Prensa de torre perfuradora CNC para chapa metálica de 50 ton

Prensa de torre perfuradora CNC para chapa metálica de 50 ton

Tecnologia automático de multi-ferramentas de índice complexo
Alto performance

Devido as opções de escolha entre as nossas máquinas da série MAX e o estilo clássico de torre grossa da série T, a empresa ACCURL disponibiliza diversas soluções de perfuração para obter o melhor desempenho e faixa de preço.

A prensa de perfuração MAX-T da marca ACCURL oferece uma estrutura-O e apresenta ótima rigidez e alta precisão geométrica. Com capacidade para até 30 toneladas métricas, sendo capaz de trabalhar com espessuras de aço suave até 6,5 mm.

Sistema hidráulico avançado
• As peças mecânicas utilizadas no cilindro hidráulico H + L, são fabricados de acordo com padrões de alta precisão. O controle eletrônico HS3 controla a velocidade e o curso da ponta de perfuração hidráulica de 30 toneladas.
• Uma máquina com estrutura exclusiva, precisa de menos manutenção preventiva.

Estrutura da torre com multi-ferramentas
• As estações auto indexáveis possuem uma estrutura tipo sem-fim de chumbo duplo. As engrenagens são usinadas em pares e são altamente precisos. A folga lateral da engrenagem helicoidal pode ser controlada sob 0.001mm e pode ser ajustada para uso.
• A torre vem com 4 layouts principais e o número de estações varia de 32 a 52 e até 4 estações de indexação.
• O sistema de transmissão de índice automático auto envolvido permanentemente reduz erros e evita o tempo de inatividade.
• Cada uma das estações, podem ser equipadas com ferramentas de marcas reconhecidas, como Mate e Wilson.

• 32 Estações, 2 índices automático:
A torre de nível de entrada da ACCURL oferece um conjunto completo de ferramentas com duas estações de indexação automática.

• 32 Estações, 3 índices automáticos:
Com uma estação flexível, a torre de 32 estações pode ser atualizada com uma estação adicional de índice automático D.

• 42 Estações, 4 índices automático:
O design mais flexível da ACCURL possui quatro estações de indexação automática, para oferecer os recursos de processamento de material mais avançados.

Aprovado pelo CE
Ao projetarmos a série T, o fator segurança foi especialmente abordado. O qual utilizamos um sistema de detecção óptica instalado em torno da área de trabalho da máquina, este sistema é certificado pelo CE.

Equipamento padrão:
• Sistema de controle CNC Oi-PO da série FANUC
• Braçadeiras de reposição automática e chaves de carregamento.
• Sistema de lubrificação de ferramentas (Corrente de ar).
• Painel de controle livre.
• Controle com pedal.
• 1 software (software Lantek ou RADAN).
• Manual do usuário e catálogo de manutenção.
• 15 x A estação 1/2 '' rodada fixa de 1,6-12,7 mm
• 12 x B estação 1-1 / 4 '' fixo 12,8-31,7 mm rodada
• 2 x C estação 2 '' fixado 31,8-50,8 mm rodada
• 1 x D estação 3-1 / 2 '' fixado 50,9-88,9 mm rodada
• 3 x D estação 3-1 / 2 '' índice 50,9-88,9 mm rodada
• Indicador de temperatura do óleo digital.
• Software para uso de roda e ferramentas de formação.
• Caixa de sucata.
• Proteção da corrente em torno da máquina (sistema de segurança).
• Sistema de resfriamento de óleo hidráulico.

Equipamento opcional:
• Ferramentas de entalhar e formar para diversas dimensões e formas.
• Barreira de luz (para máquinas padrão CE).
• Folha adicional que segura grampos.
• Multi-ferramentas de 3,6,8 estações.
• Adaptadores para várias estações (B, C, D).
• Ferramentas especiais revestidas para entalhar materiais inoxidáveis (TIN, TICN, TICN Plus, MOVIC).
• Calha de trabalho.
• Mesa de aço inoxidável com suporte para rolamento de esferas.

Especificação
Item Unid. SF-T 50
Capacidade de perfuração Ton. 50
Comprimento da passagem X mm 2490±10
Comprimento da passagem Y mm 1525±10
Tamanho máximo da chapa mm 1525×4980
Espessura máxima da chapa mm 6.35
Massa máxima do material kg 110
Velocidade da passagem do eixo X M/min. 80
Velocidade da passagem do eixo Y M/min. 70
Velocidade máxima de passagem M/min. 105
Velocidade de perfuração em 25mm golpe/min. 250
Velocidade de corte (comprimento do curso 4mm, passo 1mm) golpe/min. 360
Tipo de ferramenta Torre grossa
Diâmetro máximo de perfuração mm 88.9
Número de estações de ferramentas 34
Número de estações de índice automático pçs(tipo) 2(B)
Velocidade de rotação da torre rpm 30
Velocidade de rotação do índice automático rpm 50
Distância de curso do cilindro mm 0-31
Mesa de trabalho Escova+Esfera
Número de braçadeira de folhas Pçs 3
Fonte de energia KVA 26
Abastecimento de ar NL/min 250
Pressão do ar bar 5
Capacidade do tanque de óleo Litro 180
Tamanho do armário de controle mm 1100*535*1980
Número de eixo controlável Eixo 4+1
Memória RAM KB 512
Interface serial RS232 / RJ45 / PCMCIA
Precisão de perfuração mm ±0.1

• As especificações mencionadas, estão sujeitas a alterações sem aviso prévio.
• A taxa de aceleração/desaceleração do eixo X / Y depende do peso dos materiais utilizados.
• A velocidade de perfuração depende das condições de processamento, comprimento do curso, aceleração / desaceleração das velocidades dos eixos.

Imagens detalhadas
  • Estrutura do quadro fechado em forma-O para prensa perfuradora CNC Estrutura do quadro fechado em forma-O para prensa perfuradora CNC

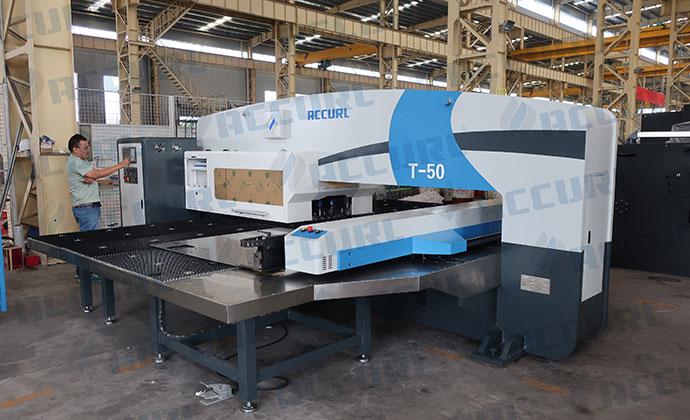

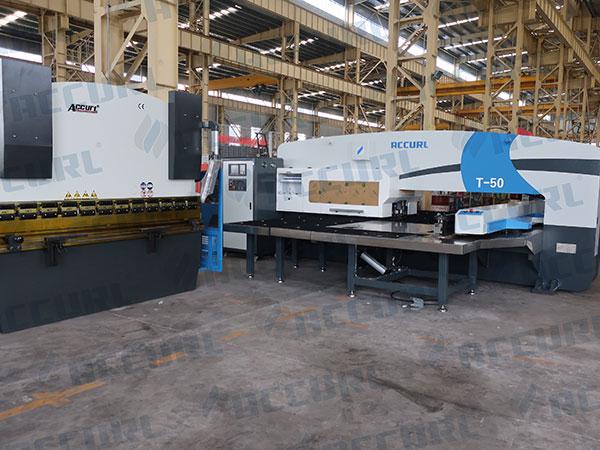

  • Venda de prensa de torre perfuradora CNC MAX-T-50 Venda de prensa de torre perfuradora CNC MAX-T-50

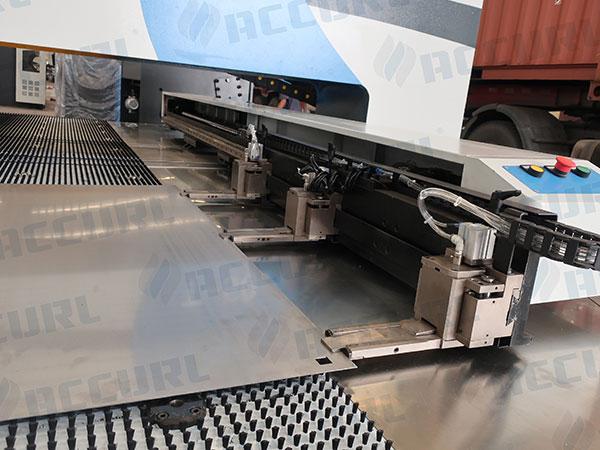

  •  Braçadeira de serviço pesado para prensa perfuradora CNC da Accurl Braçadeira de serviço pesado para prensa perfuradora CNC da Accurl

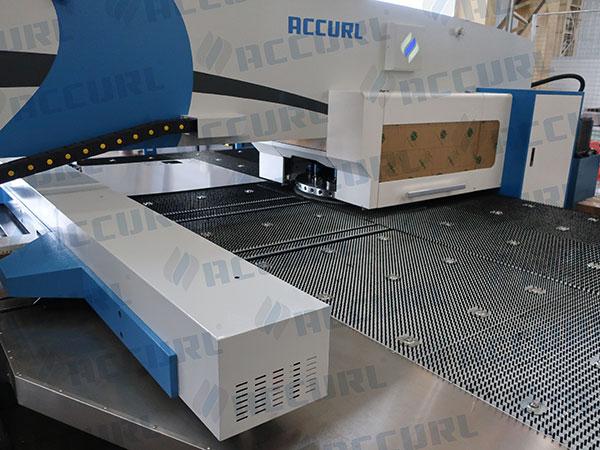

  • Reposiciona as braçadeiras e interruptores de cargaReposiciona as braçadeiras e interruptores de carga

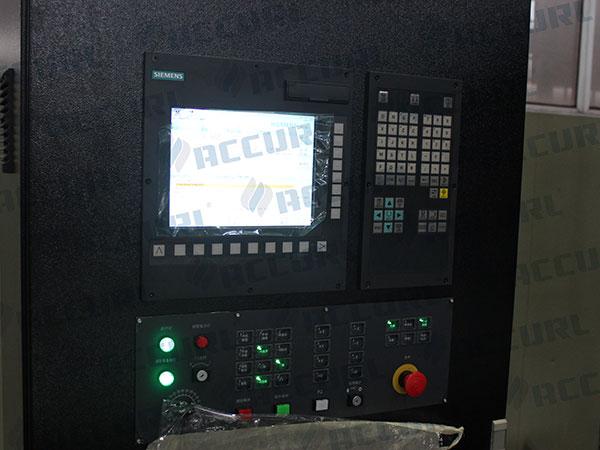

  • Sistema de controlador CNC SIEMENS 840D para prensa perfuradora CNC da Accurl Sistema de controlador CNC SIEMENS 840D para prensa perfuradora CNC da Accurl

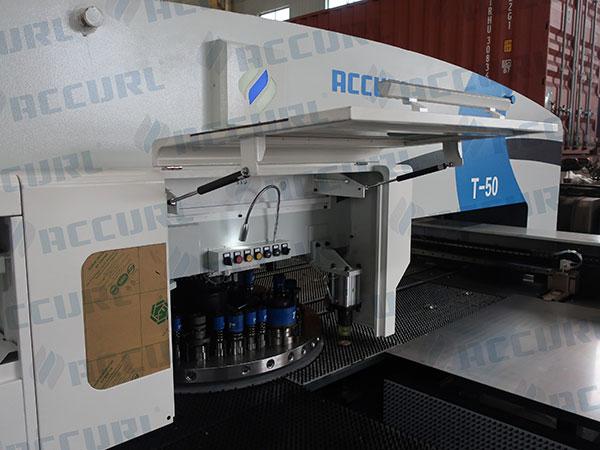

  • Torre com 32 estaçõesTorre com 32 estações
