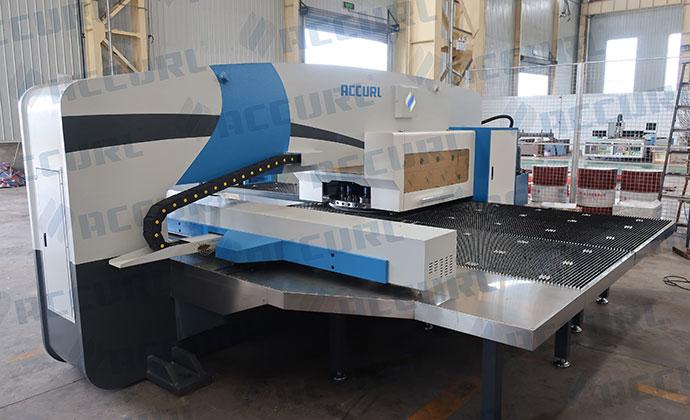

Prensa de torre perfuradora hidráulica CNC de 30 ton

Prensa de torre perfuradora hidráulica CNC de 30 ton

Tecnologia automático de multi-ferramentas de índice complexo
Alto performance

Devido as opções de escolha entre as nossas máquinas da série MAX e o estilo clássico de torre grossa da série T, a empresa ACCURL disponibiliza diversas soluções de perfuração para obter o melhor desempenho e faixa de preço.

Flexibilidade em multi-ferramentas
A prensa de torre perfuradora CNC série MAX-SF da ACCURL, é um excelente equipamento de perfuração com ferramentas multi-índice desenvolvida pela nossa empresa, está equipada com um avançado sistema hidráulico servo. As máquinas de perfuração CNC da série MAX-SF da Accurl fornecem a prensa de perfuração mais rápida, flexível e mais confiável, para atender as necessidades dos nossos clientes para trabalhos rápidos e precisos nas chapas metálicas.

32 Estações. 2 índices automáticos
• A torre de nível de entrada da ACCURL oferece um conjunto completo de ferramentas com duas estações de indexação automática.
• As peças mecânicas utilizadas no cilindro hidráulico H + L, são fabricados de acordo com padrões de alta precisão. O controle eletrônico HS3 controla a velocidade e o curso da ponta de perfuração hidráulica de 30 toneladas.
• O equipamento série T, possui um porta-ferramentas de torre grossa, composto por 32 estações. Ele vem com padrão com 2 estações Auto Index "D". Nós disponibilizamos como item opcional duas outras estações de indexação automática.

Tecnologia automático de multi-ferramentas de índice complexo
• Servo motores duplos são sincronizados para controlar as funções do índice automático.
• 2 D Estações índice automático para multi-ferramentas, 3 B ou 8 A.
• Pode indexar cada ferramenta individual dentro do conjunto de ferramentas múltiplas 3B e 8A.
• 24 estações de vários tamanhos, incluindo 4 estações de índice automático multi-ferramentas. Sendo no total de 24 a 52 ferramentas que podem ser empregadas.
• Pode ter rodinha, marcação, ranhura e ferramentas de formação.

Controle da marca Siemens
• O nosso equipamento da série MAX-T, possui um controle da Siemens 802D SL, o qual combina todos os componentes de um CNC (NC, PLC, HMI) e controle de unidade em uma única unidade.

Equipamento padrão
• Sistema de controle CNC e codificador absoluto de alta precisão, servo-motores da série Alfa.
• 3 braçadeiras de reposição automática e interruptores de carregamento.
• Sistema de controle CNC Siemens 802DSL
• Alumínio
• Sistema de lubrificação de ferramentas (Corrente de ar).
• Painel de controle livre.
• Controle com pedal.
• Sistema de segurança de ferramentas preso
• 1 software (software Lantek ou RADAN).
• 24 ou 42 estações de torre
• Indicador de temperatura do óleo digital.
• Software para uso de roda e ferramentas de formação.
• Interruptores de salto de folha
• Caixa de sucata.
• Proteção da corrente em torno da máquina (sistema de segurança).

Especificação
Item Unid. MAX-T 30T
Capacidade de perfuração Ton 30
Comprimento da passagem X mm 2490±10
Comprimento da passagem Y mm 1250±10
Tamanho máximo da chapa mm 1250x4980
Espessura máxima da chapa mm 6.35
Massa máxima do material kg 110
Velocidade da passagem do eixo X m/min 80
Velocidade da passagem do eixo Y m/min 70
Velocidade máxima de passagem m/min 105
Velocidade de perfuração em 25mm golpe/min. 250
Velocidade de corte (comprimento do curso 4mm, passo 1mm) golpe/min. 360
Tipo de ferramenta Torre grossa
Diâmetro máximo de perfuração mm 88.9
Número de estações de ferramentas 32/ ※ 24
Número de estações de índice automático Pçs (ttipo) 2B
Velocidade de rotação da torre rpm 33
Velocidade de rotação do índice automático rpm 100
Distância de curso do cilindro mm 0-31
Mesa de trabalho Escova + Conj. de esfera de apoio
Número de braçadeira de folhas pçs 3
Fonte de energia KVA 24
Abastecimento de ar NL/min 250
Pressão do ar bar 6
Tamanho do armário de controle mm 1200 × 600 × 1900
Número de eixo controlável Eixos 4
Memória RAM KB 512
Interface serial RS232 / RJ45 / PCMCIA
Precisão de perfuração mm ±0.1
Dimensão do equipamento (C × L × A) mm 4687 × 5102 × 2385
Peso líquido (aprox.) kgf 13000
• As especificações acima mencionadas, estão sujeitas a alterações sem aviso prévio.
• A taxa de aceleração/desaceleração do eixo X / Y depende do peso dos materiais utilizados..
• A velocidade de perfuração depende das condições de processamento, comprimento do curso, aceleração / desaceleração das velocidades dos eixos.

Imagens detalhadas

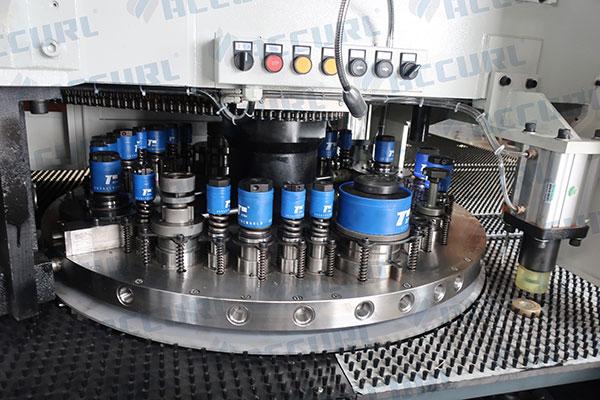

  • 32 Estações, 2 índices automático para prensa CNC da Accurl32 Estações, 2 índices automático para prensa CNC da Accurl

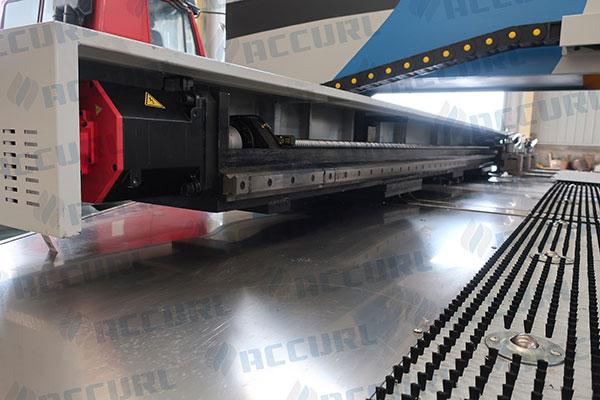

  • Prensa perfuradora CNC servo motor da Panasonic Prensa perfuradora CNC servo motor da Panasonic

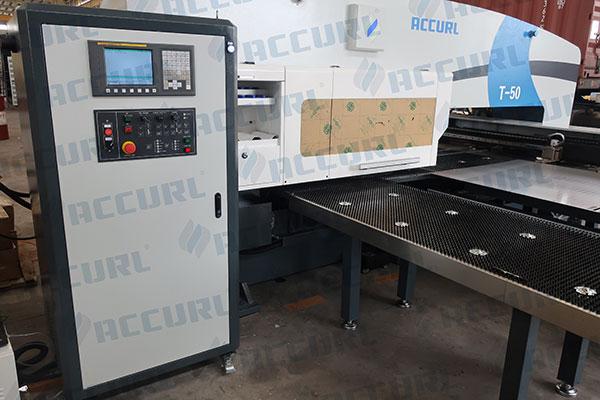

  • Sistema de controle Oi-PO da série FANUC para prensa perfuradora CNC da ACCURL Sistema de controle Oi-PO da série FANUC para prensa perfuradora CNC da ACCURL
  • Braçadeira de serviço pesado para prensa perfuradora CNC da AccurlBraçadeira de serviço pesado para prensa perfuradora CNC da Accurl
