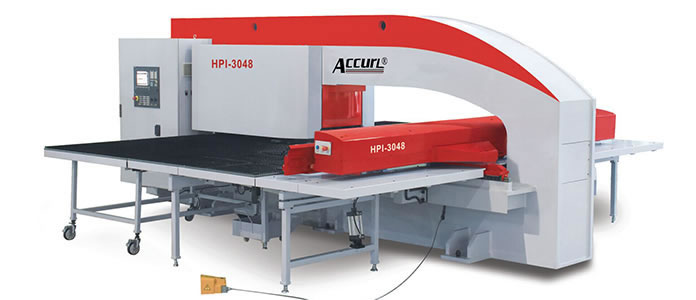

Prensa de torre perfuradora CNC MVD-HPI-3048
Perfurando soluções, tanto em desempenho e preço
Ao oferecer as opções entre uma de nossas máquinas conhecidas como série-Q e a torre perfuradora estilo clássico série-HPI, A Haco orgulhosamente oferece uma gama completa para soluções de perfuração, tanto em desempenho e preço
A prensa de torre perfuradora CNC série IPH, oferece um quadro-O, o qual é caracterizada pela rigidez e alta precisão geométrica. Possui uma capacidade de 30 toneladas e é capaz de trabalhar em espessuras de aço macio de até 6,5mm.
30 estações
As peças mecânicas bem projetadas do cilindro hidráulico H+L, são fabricados de acordo com os padrões de alta precisão. O controle de estoque eletrônico HS3 desta máquina de perfuração CNC, controla a velocidade e curso do topo de perfuração hidráulica de 30 toneladas.
A máquina-ferramenta CNC série HPI, está equipada com um suporte da ferramentas de torre, que consiste em 30 estações. Ele vem padrão de 2 index automática de estações "D" para a indexação automática. São opcionais duas estações adicionais de auto indexação.
Controle Siemens
A prensa de torre série HPI, vem com um controle do operador SL Siemens 802D de fábrica, combinando todos os componentes de um CNC (NC, PLC, HMI) e dispositivo de controle em uma única unidade.
Braçadeiras de chapa para o fácil deslocamento da chapa
Um aspecto importante durante a perfuração/operações mordiscando, é apoiar a chapa enquanto o eixo X e Y estão se movendo. As tabelas não são ligados ao eixo Y e não estão se movendo. As braçadeiras da placa flutuante move a chapa sobre a mesa. A tabela da série HPI, oferece uma combinação de bolas e escovas, para uma fácil e silenciosa circulação da chapa.
Aprovado-CE
Ao projetar a série ATT, o aspecto da segurança foi especificamente cuidado. O qual é feito por meio de um sistema de detecção óptico aprovado –CE, o qual é colocado ao redor da área de trabalho da máquina.
Características:
1. Este equipamento para metalúrgica, tem uma força de perfuração hidráulica de 30 ton.
2. Profundidade da garganta profunda Y = 1500mm
3. Quadro-O para máxima rigidez e precisão
4. Torre espesso estilo usinagem
5. Reposicionamento automático da chapa
6. Mais de 4 estações de índice automática
7. O equipamento de fabricação de metal adotam o controle de CNC Siemens
8. Combinadas de bolas escovas para o movimento ideal da chapa
9. Em conformidade com as regras de segurança
| Modelo | |
|||||
| Capacidade de perfuração | kN | 300 | 300 | 300 | 300 | 300 |
| Usinagem máx. da chapa (Reposicionamento) | mm | 1250 | 1250 | 1250 | 1500 | 1500 |
| 2500 | 4000 | 5000 | 4000 | 5000 | ||
| Curso de deslize | mm | 32 | 32 | 32 | 32 | 32 |
| Espessura máx. da chapa | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Diâmetro de perfuração máx. | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Qtd. de molde | pc | 30 | 30 | 30 | 30 | 30 |
| Precisão de perfuração | mm | ±0.10 | ±0.10 | ±0.10 | ±0.10 | ±0.10 |
| Deslize SPM | mm | 600/*900 | 600/*900 | 600/*900 | 600/*900 | 600/*900 |
| Velocidade máx. | m/min | 106 | 106 | 106 | 106 | 106 |
| Quadro | Reto | Reto | Reto | Reto | Reto | |
| Tipo-O | Tipo-O | Tipo-O | Tipo-O | Tipo-O | ||
| Profundidade da garganta | mm | 1275 | 1275 | 1275 | 1525 | 1525 |
| Controle de eixos | pc | 4 | 4 | 4 | 4 | 4 |
| Velocidade da torre | r/min | 30 | 30 | 30 | 30 | 30 |
| Diâmetro máx. de perfuração da estação rotativa | mm | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 | Φ88.9 |
| Potência | kw | 25 | 25 | 25 | 25 | 25 |
| Peso máx. | kg | 156 | 156 | 210 | 210 | 235 |
| Pressão do ar | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Tamanho do contorno (C×L×A) | mm | 5050×2700×2010 | 5050×4200×2010 | 5050×5200×2010 | 5650×4200×2010 | 5650×5200×2010 |
| Peso | t | 19.5 | 20 | 20.5 | 21.5 | 22 |
A prensa de torre perfuradora CNC perfeita
Com as nossas perfuradoras hidráulica de alta velocidade de 22 ou 30 toneladas, dimensões da chapa de 2000 x 1500 mm e eixo de rotação para todas as ferramentas, o Haco Q3 é a prensa de torre perfuradora CNC perfeita. Os suportes de chapa grandes totalmente escovados e os cilindros de posicionamento padrão, permitem com que as chapas de padrão, possam ser processados facilmente.
O controlador gráfico de uso amigável TPS 84S, oferece tudo o que você precisar para atender às altas demandas de perfuração contemporânea. Com controle de alta velocidade, processamento rápido e interface intuitivo, resultam em um sistema inovador, capaz de executar tarefas simples, bem como complexas. A partir da ideia inicial para a produção de peças, o gráfico TPS 84S é o seu parceiro ideal.
Características padrão
1. Perfuração servo-controlada de alta velocidade
2. 6 eixos CNC TPC69T tela sensível ao toque para controle da programação gráfica
3. 4 cilindros de reposicionamento (2 superior, 2 inferior)
4. 3 braçadeiras hidráulicas para chapas
5. 4 amortecedores de vibração
6. 12 ou 20 estações de ferramentas completas com porta-ferramentas
7. Dispositivo para sucção de sujeira
8. Porta da rampa 300x470mm
9. Conjunto ferramenta rápida para o alinhamento da ferramenta
10. Luz óptico de segurança CE
11. Máquina para spray de óleo automática
| Modelo | MP7-30 Mechanical | MP8-30 Hydraulic | MP10-30 Hydraulic | ||||||
| Capacidade | kN | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| Usinagem máx. da chapa (Reposicionamento) | mm | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×2500 | 1250×4000 | 1250×5000 | 1500×5000 |
| Peso máx. | kg | 156 | 156 | 156 | 156 | 156 | 156 | 210 | 235 |
| Velocidade máx. | m/min | 106 | 106 | 106 | 106 | 106 | 106 | 106 | 106 |
| Espessura máx. da chapa | mm | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| Diâmetro de perfuração máx. | mm | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 | φ88.9 |
| Qtd. de molde | ↑ | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 | 32/ ※ 24 |
| Usinagem de precisão | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| Frequencia de perfuração | hpm | 270 | 270 | 450/ ※ 600 | 450/ ※ 600 | 600/ ※ 450 | 600/ ※ 450 | 600/ ※ 450 | 600/ ※ 450 |
| Quadro | C-Double Frame | C-Double Frame | C-Double Frame | C-Double Frame | Straight | Straight | Straight | Straight | |
| O-type | O-type | O-type | O-type | ||||||
| Controle de eixos | ↑ | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 | 4/ ※ 3 |
| Diâmetro máx. de perfuração da estação rotativa | mm | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 | φ50.8 |
| Pressão do ar | MPa | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 | 0.55 |
| Peso | t | 14 | 14.5 | 14.5 | 15 | 19.5 | 20 | 20.5 | 22 |
| Tamanho do contorno | mm | 5340×2700 ×2150 |
5340×4200 ×2150 |
5340×2700 ×2150 |
5340×4200 ×2150 |
5400×2700 ×2200 |
5400×4200 ×2200 |
5400×4200 ×2200 |
6100×4200 ×2200 |
