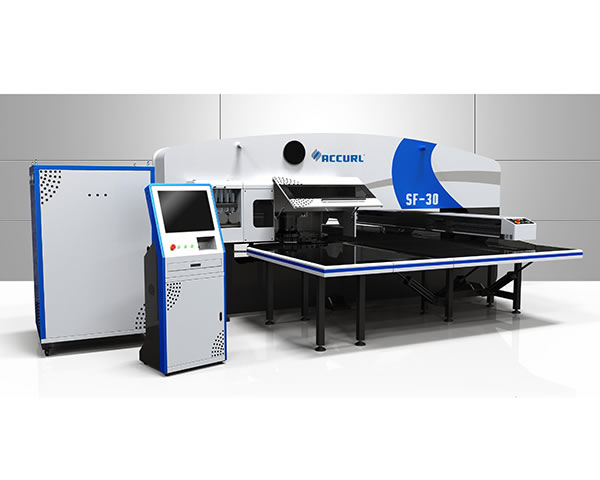

Puncionadeira de torreta CNC hidráulica MAX SF-30T

Puncionadeira de torreta CNC hidráulica MAX SF-30T

Ao oferecer a escolha entre as nossas máquinas clássicas bem conhecidas da série TP-H estilo torreta espesso, Accurl tem capacidade de fornecer uma gama completa de soluções tanto em excelente desempenho como em gama de preços.

Características gerais
1. As prensas de puncionamento de torreta Accurl são produzidas como uma construção de aço rígido de tipo fechado em uma estrutura robusta para permitir deflexão mínima durante a operação.
2. Sistema de operação é CNC e hidráulico
3. Controle de puncionadeira de torreta de 4 eixos Accurl; eixos X, Y para movimento da chapa, eixo T: rotação da torreta, eixo C: Rotação de estação de indexação automática para ferramentas de indexação.
4. Torreta de 32 estações para permitir perfuração complicada, vários e diferentes tamanhos de furos de peças em uma única operação.
5. As estações de índice automáticas podem perfurar ao ângulo requerido para várias peças da forma angular com controlador do CNC
6. Laminagem de precisão e ferramentas de rolo podem ser usados em torreta.
7. Soluções completas com custo eficaz.

Design a produção
Software Metalix CNCCAD CAD/CAM oferece um sistema integrado que abrange o ciclo completo de operação CNC.

Tecnologia de puncionamento
• Ferramenta de desenho especial
•Funções de índice automático
•Posicionamento automático de grampo
•Posicionamento automático de chapas
•CNCCAD fornece testes automáticos ou manuais para uso efetivo de chapas metálicas
• Ferramentas de rolos utilizáveis
• Função de corte comum
• Corte da fita para dividir a folha
• Auto índice que reduz as funções do tempo do ciclo com rotações à posição a mais próxima
• Ferramentas de seleção de sequência de perfuração

Equipamentos padrão
•Sistema CNC de 4 eixos
•Unidade CNC Siemens 808D, motores e acionadores servo
•Unidade hidráulica Rexroth e HL
•32 estações torretas:10 estações A ,16 estações B, 2 estações C, 4 estações D (2 deles índice automático)
•Reposicionamento de grampos
•Referência automática
•Programa CAD/CAM
•Grampo automático

Equipamentos opcionais
•Adaptadores de ferramentas
•Estação de índice D extra
•Ferramenta de torreta espesso e fino

Parâmetros técnicos:

Item / Modelo TP-MAX125A TP-MAX125B TP-MAX125C TP-MAX125D TP-MAX125E
Força nominal kN 300 300 300 300 500
Espessura máxima da chapa mm 6.35 6.35 6.35 6.35 6.35
Tamanho máximo da ferramenta mm Φ88.9 Φ88.9 Φ88.9 Φ88.9 Φ88.9
Tamanho máximo da chapa (reposicionamento de uma só vez) mm 1250×2500 1250×4000 1250×5000 1500×5000 1250×5000
Precisão de puncionamento mm ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
Taxa máxima de batidas h.p.m 600/900 600/900 600/900 600/900 300
Número de estações conjuntos 32 32 32 32 32
Número da ferramenta de indexação conjuntos 2 2 2 2 2
Quantidade de eixos de controle pcs 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C) 4(X, Y, T, C)
Peso da máquina kg 14000 15000 16000 17000 21000
Dimensão total mm 4965×2800 4965×4400 4965×5200 5210×5200 4965×5200
×2110 ×2110 ×2110 ×2110 ×2110
Imagens detalhadas
  • Puncionadeira de torreta CNC hidráulica MAX SF-30T
  • Puncionadeira de torreta CNC hidráulica MAX SF-30T
  • Puncionadeira de torreta CNC hidráulica MAX SF-30T
  • Puncionadeira de torreta CNC hidráulica MAX SF-30T
