Máquina guilhotina mecânica de precisão

série QH11D

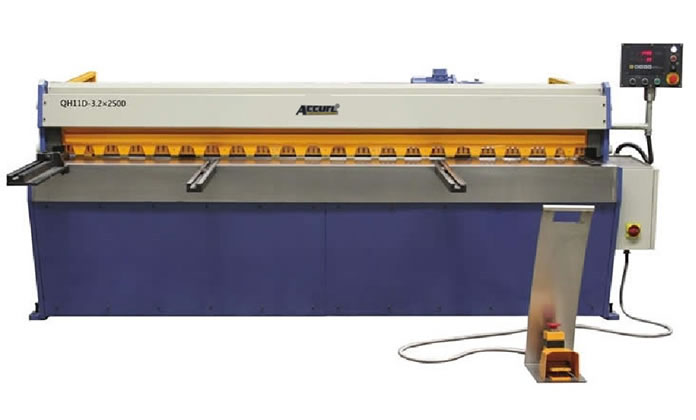

Máquina guilhotina mecânica de precisão, série QH11D

Estrutura completa de máquina guilhotina mecânica de precisão
1. Com design totalmente europeu, esta máquina pertence à segunda geração de cisalhamento mecânico. Estrutura soldada: A tensão das peças soldadas pode ser eliminada por vibração, de modo que o corte é de alta precisão.
2. Diferente da guilhotina mecânica com método de acionamento tradicional, é uma das guilhotinas mecânicas em miniatura avançadas e goza de boa reputação a nível nacional e estrangeiro.
3. O ângulo de corte baixo e a direção de corte inclinada reduz grandemente a deformação. A folga da lâmina é facilmente ajustada por um dispositivo de ajuste rápido operado manualmente. É uma máquina de usinagem de precisão ideal para chapas de metal.

Características da guilhotina mecânica
1. A série QH1D possui um design ergonômico que garante elevada produtividade.
2. Funcionamento sem ruído, sistema de acionamento direto com motor de freio e baixo custo em consumo de energia.
3. Sistema de pedal adequado para ciclos de corte simples e repetitivos.
4. Bitola traseira controlada por NC (curso 650mm) por E10s que garante uma maior precisão de corte.
5. A máquina passou pela certificação CE da União Europeia e Certificação do Sistema de Qualidade ISO.

Sistema elétrico e bloqueio de segurança
1. Componentes elétricos são importados da Alemanha, em conformidade com os padrões internacionais, com segurança confiável, longa vida útil e boa capacidade anti interferência. Uma unidade de radiação é montada no armário elêtrico.
2. Grade de proteção e bloqueio de segurança garantem uma operação segura. Com um interruptor de pedal móvel de uma só mão, a máquina é fácil de operar.
3. Interruptor de pedal e paradas de emergência e são instalados na máquina para segurança. A grade de proteção é padrão, mas a cortina é opcional.

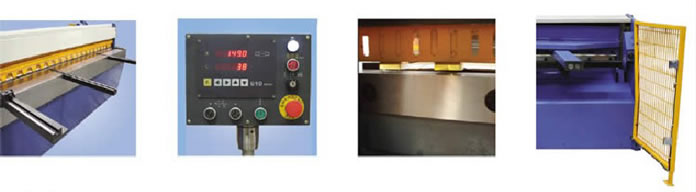

Fotos detalhadas de guilhotina de precisão mecânica

Máquina guilhotina mecânica de precisão, série QH11D
Especificações técnicas da guilhotina mecânica de precisão
Modelo (QH11D) Unidade 3.5×1250 3.2×1500 4×1600 3.2×2000 2 ×1800 2 ×2500 3.2×2500
Espessura de corte mm 3.5 3.2 4 3.2 2 2 3.2
Comprimento de corte mm 1250 1500 1600 2000 1800 2500 2500
Ângulo de corte 1°30′ 1°30′ 1°45′ 1°45′ 1°35′ 1°45′ 1°20′
Número de corte mim-1 65 55 55 55 55 55 55
Bitola traseira mm 0-650 0-650 0-650 0-650 0-650 0-650 0-650
Altura da mesa de trabalho mm 800 800 800 800 800 800 800
Potência do motor Kw 5.5 5.5 7.5 7.5 5.5 7.5 7.5
Peso líquido Kg 1450 1650 2150 1800 1800 2080 2200
Dimensão externa Comprimento 1860 2124 2650 2624 2250 3124 3124
Largura 2210 2210 2210 2210 2250 2210 2210
Altura 1180 1180 1250 1180 1250 1180 1180
Ambiente de trabalho 1. Potência : 380±10%,50HZ
2. Temperatura ambiente: 5~40℃(temperatura ambiente)
3. Umidade ambiente: 20~80%RH
4. Longe de fortes tremores e eletromagnetismo
5. Nenhum gás nocivo e nenhum gás corrosivo e livre de sujeira
6. Em conformidade com a disposição da diretiva máquina (diretiva 89/392 CEE), e as seguintes alterações (diretiva 91/368/CEE, 93/44/CEE, 93/68/CEE);
7. Em conformidade com a disposição das seguintes outras diretivas: diretivas de baixa tensão (73/23/CEE) e compatibilidade eletromagnética (89/336/CEE).
