Tesoura guilhotina hidráulica

Série QC11Y
Tesoura guilhotina hidráulica Série QC11Y

Principais características da tesoura guilhotina hidráulica
1. A tesoura guilhotina hidráulica, é fabricada para atender as normas de produção da UE. O desenho da estrutura é produzido usando robôs de soldagem automatizados e a estrutura passa por um tratamento de recozimento para alívio do estresse.
2. A lâmina móvel é projetada com uma estrutura interna inclinada, com um ângulo de corte regulável e lâmina lacuna.
3. O furador (ou lâmina móvel) move-se ao longo de uma guia linear, acionados hidraulicamente para realizar a ação de corte.
4. Lâminas padrão com 4 pontas, fabricadas de alto carbono, lâminas de alta cromo.

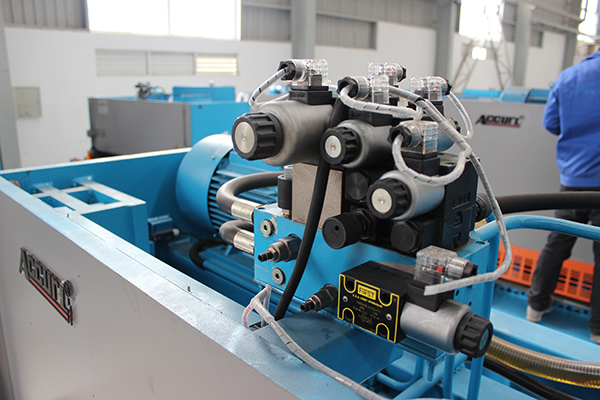

5. O sistema hidráulico da tesoura guilhotina hidráulica, foi fabricado pela Bosch Rexroth na Alemanha e apresenta um desempenho confiável e de fácil manutenção.
6. A máquina guilhotina de corte, adota três pontos de apoio com trilho de rolamento para aumentar muito a precisão de corte.
7. O corte de chapa metálica está em conformidade com as normas CE, com o protetor de dedo frontal inclinável e proteção de segurança traseira.
8. O corpo da tesoura guilhotina hidráulica é cinza claro/escuro e amarelo.

Projetos padrão para a tesoura guilhotina hidráulica
1. O afastamento da lâmina de corte pode ser ajustada por uma roda de mão
2.Multi-lâminas ideais para cortar alumínio, aço carbono e aço inoxidável
3.Linha de corte iluminado para a sombra da linha de corte
4.Contador de curso
5.Ajuste do comprimento de corte

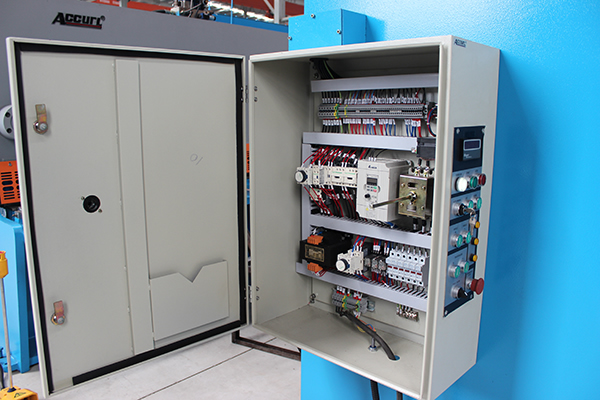

6.Proteção contra sobrecarga hidráulica e elétrica
7.Braço quadratura e braços de suporte frontal

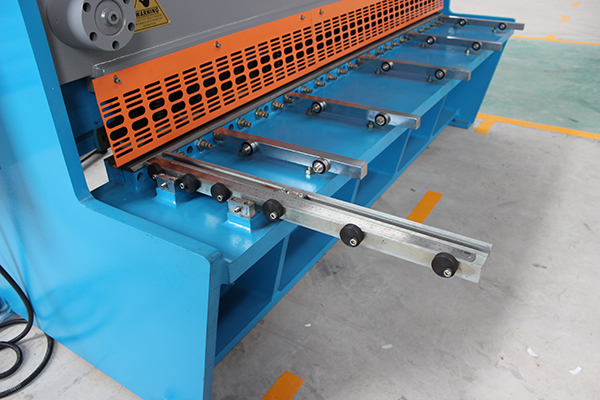

8.Placas de enchimento com transferências de esferas
9.O ângulo da lâmina é ajustável
10.Delta inversor com parafuso de esfera e haste polido com precisão de 0,01mm.

Estun E21s NC Sistema de controle da tesoura guilhotina hidráulica
1.Painel LCD monocromático.
2.Controle de posicionamento automático
3.Deslocamento do eixo subsídio
4.Relé de tempo interno
5.Contador de curso
6.Fator de programação integrante grátis
7.Exibição de posição bitola, resolução de 0,01mm

Especificações do tesoura guilhotina hidráulica
Modelo (AC/MS8) QC11Y-6×3200 QC11Y-8×3200 QC11Y-10×3200 QC11Y-12×3200 QC11Y-12×4000
Espessura de corte mm 6 8 10 12 12
Espessura de corte mm 3200 3200 3200 3200 4000
Ângulo de corte Grau 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-25°
SPM min-1 ≥ 15 ≥ 15 ≥ 15 ≥ 6 ≥ 6
Bitola traseira mm 20-600 20-600 20-600 20-800 20-1000
Profundidade da garganta mm 100 100 100 100 100
Motor principal kW 7.5 11 11 18.5 30
Peso líquido kg 6200 8000 8000 12000 21000
Tamanho do contorno mm 3740×1680×1750 3740×1750×1750 3850×1750×1850 3850×1950×2300 4200×2380×2970
Modelo (AC/MS8) QC11Y-12×6000 QC11Y-16×3200 QC11Y-16×4000 QC11Y-16×6000 QC11Y-16×8000
Espessura de corte mm 12 16 16 16 12
Espessura de corte mm 6000 3200 4000 6000 4000
Ângulo de corte Grau 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5° 0.5°-2.5°
SPM min-1 ≥ 8 ≥ 12 ≥ 10 ≥ 6 ≥ 5
Bitola traseira mm 20-1000 20-1000 20-1000 20-1000 20-1000
Profundidade da garganta mm 100 100 100 100 100
Motor principal kW 18.5 18.5 18.5 22 30
Peso líquido kg 29500 13500 16300 36500 75500
Tamanho do contorno mm 6940×2480×2750 3850×2150×2050 4650×2150×2250 6950×2550×2650 9000×3280×3270
Imagens detalhadas

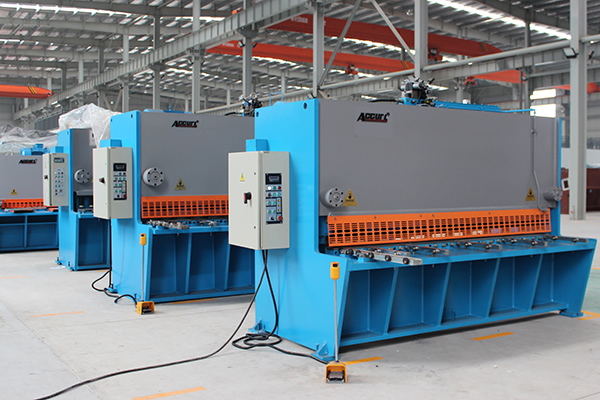

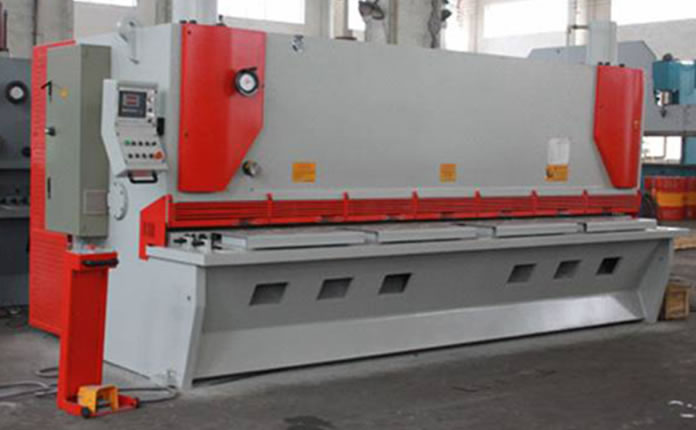

  • Tesoura guilhotina hidráulica Série QC11Y
  • Tesoura guilhotina hidráulica Série QC11Y
  • Tesoura guilhotina hidráulica Série QC11Y
  • Tesoura guilhotina hidráulica Série QC11Y
