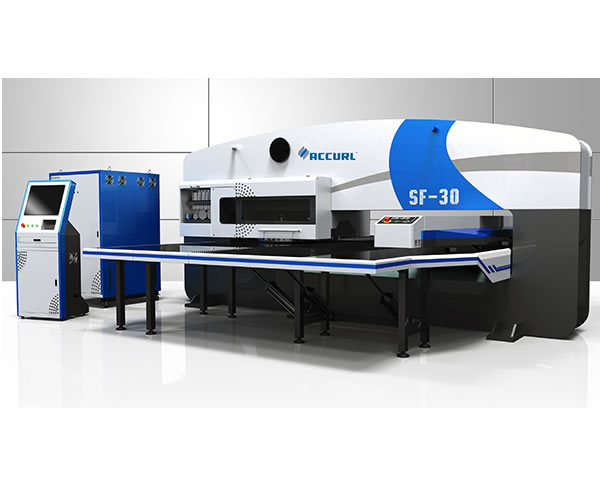

Puncionadeira de torreta CNC acionada a servo, série Smart-SF-30

Características gerais

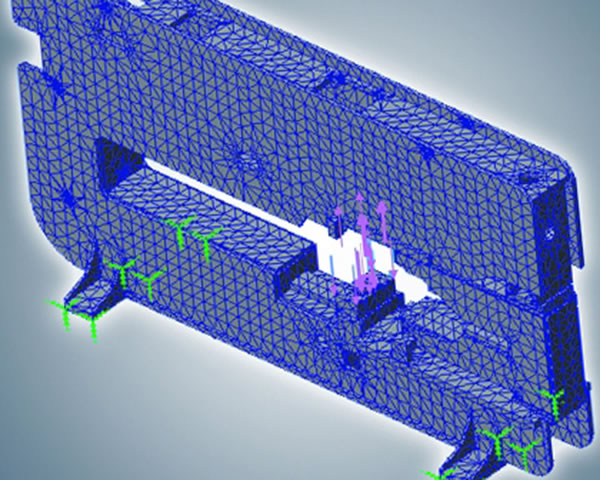

1. Puncionadeira de torreta Accurl é produzida como uma construção de aço rígido de tipo fechado em uma estrutura robusta para permitir deflexão mínima durante a operação.
2. Sistema de operação é CNC e hidráulico.
3. Controle de puncionadeira de torreta de 4 eixos Accurl; eixos X, Y para movimento da chapa, eixo T: rotação da torreta, eixo C: Rotação de estação de indexação automática para ferramentas de indexação.

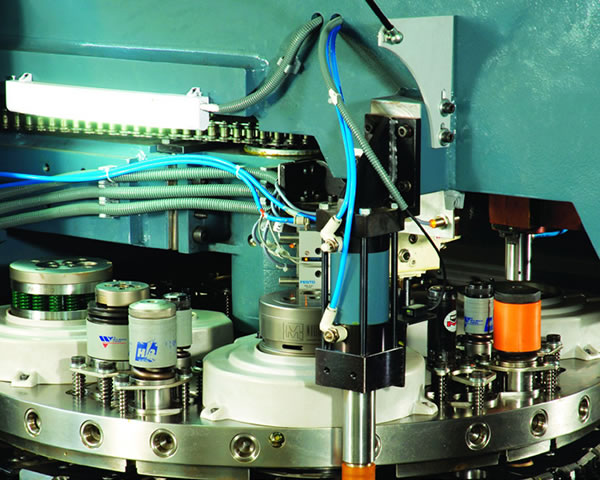

4. Torreta de 32 estações para permitir perfuração complicada, vários e diferentes tamanhos de furos de peças em uma única operação.
5. As estações de índice automáticas podem perfurar ao ângulo requerido para várias peças da forma angular com controlador do CNC.
6. Laminagem de precisão e ferramentas de rolo podem ser usados em torreta.
7. Soluções completas com custo eficaz.

Design a produção
Software Metalix CNCCAD CAD/CAM oferece um sistema integrado que abrange o ciclo completo de operação CNC.

Novo mecanismo de acionamento Ram
O acionamento ram de TP-MAX125 tem incorporado CFRP na parte do mecanismo de alternância conectado diretamente ao servo motor, Tornando-o mais leve e mais rígido. O novo mecanismo de acionamento e a substituição do movimento alternado diminui a vibração em 65%. Além disso, uma redução do calor do motor economiza energia no resfriamento e na ressuscitação de energia elétrica durante a travagem.

Equipamentos padrão
•Sistema CNC de 4 eixos

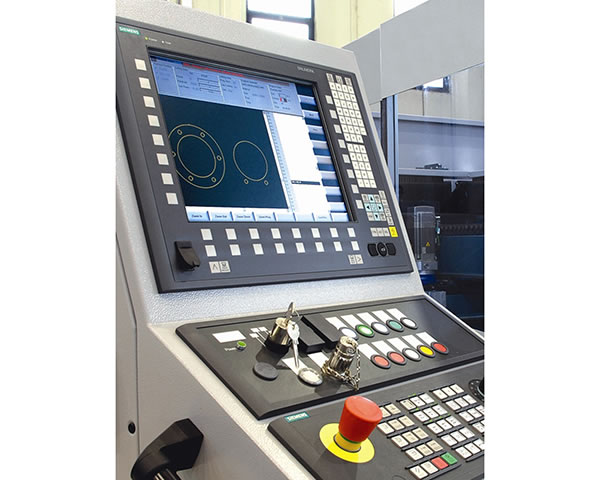

•Unidade CNC ANUC PC, motores e acionadores servo
•Unidade hidráulica HL e Rexroth
•32 estações torretas:10 estações A ,16 estações B, 2 estações C, 4 estações D (2 deles índice automático)
•Reposicionamento de grampos
•Referência automática
•Programa CAD/CAM
•Grampo automático

Equipamentos opcionais
•Adaptadores de ferramentas
•Estação de índice D extra
•Ferramenta de torreta espesso e fino

Parâmetros técnicos:

Item / Modelo			SPH-MAX1250	SPH-MAX1250X
Força nominal		kN	200	300
Espessura máxima da chapa		mm	6.35	6.35
Tamanho máximo da ferramenta		mm	Φ88.9	Φ88.9
Tamanho máximo da chapa (reposicionamento de uma só vez)		mm	1250×5000	1250×5000
Precisão de puncionamento		mm	± 0.1	± 0.1
Sistema de acionamento	Tipo de acionamento		Servo V.R.	Servo V.R.
	Potência de motor AC	kW	16	16
Peso máximo da chapa		kg	150	150
Taxa de marcação máxima		h.p.m	1800	1800
Taxa máxima de puncionamento (10mm curso)	1mm passos	h.p.m	1000	1000
	25mm passo		500	500
Taxa máxima de alimentação		m/min	110	110
Quantidade de estação rotativa			40(4)/50(2IT/2MT)	32 (2)
Estação rotativa	Tipo de ferramenta trocável		C/D/MT6A/E	-
	Quantidade de sub-ferramentas de indexação secundária		12	-
Quantidade de eixo de controle		pcs	6+1(X/Y1/Y2/T/C/C1/A)	5(X, Y, T, C, A)
Peso da máquina		kg	16000	16000
Dimensão total		mm	4965×5200×2110	4965×5200×2110

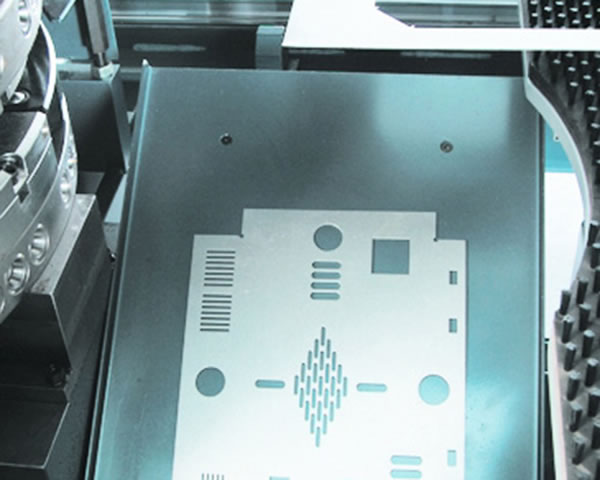

Imagens detalhadas
