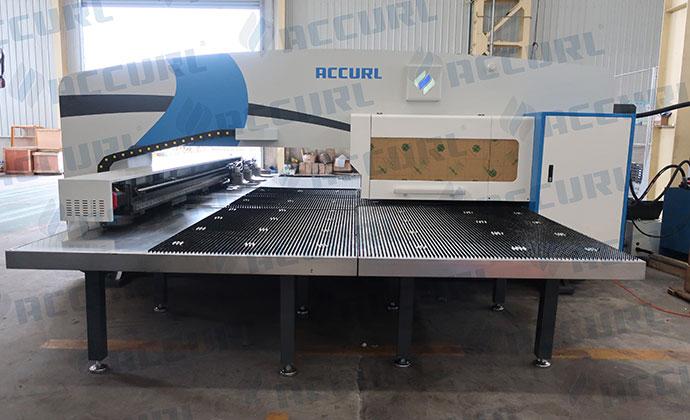

Prensa de torre perfuradora com servo condutor CNC de 50 ton

Prensa de torre perfuradora com servo condutor CNC de 50 ton

Está é uma máquina de perfuração que converte a sua oficina em um local de maior produtividade

Alto performance
Flexibilidade em multi-ferramentas:
A máquina de punção CNC da série MAX-SF da marca ACCURL é a nova geração das prensas de torre perfuradora servo hidráulica, este equipamento utiliza os mesmos recursos de alta confiabilidade e durabilidade que as gerações anteriores. Com um sistema hidráulico avançado H + L, a sua capacidade de perfuração é maior, mesmo para chapas grossas. Oferecendo múltiplas funções de perfuração, formação, corte de rolos e batidas, o tempo de espera e o uso do material são significativamente aprimorados. Além disso, a alta velocidade e precisão, economia de energia e construção integrada reduzem os custos de manutenção.

Sistema servo-hidráulico avançado:
● Servo hidráulico CNC hidráulico avançado com válvula de pressão para controlar com precisão a velocidade, o volume e a pressão do fluxo de óleo.
● Para controlar a distância do curso do cilindro em ambas as extremidades, a altura e a profundidade de cada perfurador se tornam programáveis com precisão de 0,1 mm.
● Graças a sua estrutura de design exclusivo, a máquina não precisa de muita manutenção preventiva
● O servomotor de perfuração de AC pode ser programado para diversas aplicações.

I) Aplicações de alta velocidade.
II) Aplicações de baixo ruído.
III) Formando aplicativos.

● O servo de perfuração utiliza uma caixa de velocidades de transmissão direta que fornece energia e velocidade, o servo permite que o usuário possa ajustar de forma constante o golpe de perfuração e alterar os requisitos de curva de pressão.

Tecnologia automático de multi-ferramentas de índice complexo:
● Servo motores duplos são sincronizados para controlar as funções do índice automático..
● 2 D Estações índice automático para multi-ferramentas, 3 B ou 8 A.
● Pode indexar cada ferramenta individual dentro do conjunto de ferramentas múltiplas 3B e 8A.
● 24 estações de vários tamanhos, incluindo 4 estações de índice automático multi-ferramentas. Sendo no total de 24 a 52 ferramentas que podem ser empregadas.
● Pode ter rodinha, marcação, ranhura e ferramentas de formação.

TURRET CONFIGURATION CONFIGURAÇÃO Torre
Configuração da torre A B C D D-AI
32 Estações-2 índice automático 16 12 2 0 2
32 Estações -3 índice automático 16 12 1 0 3
42 Estações -4 índice automático 20 16 2 0 4
52 Estações -2 índice automático 30 14 4 2 2

• A ACCURL é compatível com ferramentas de torre grossa e diversos tipos de ferramentas especializadas combinadas com cilindro programável, o qual significa que a ACCURL fornece ferramentas para qualquer aplicação.

Equipamento padrão:
● Sistema de servo-perfuração de dispositivo direto da Accurl
● CNC Fanuc e codificador absoluto de alta precisão, servo-motores da série Alfa.
● 3 braçadeiras de reposição automática e interruptores de carregamento.
● Sistema de controle CNC Oi-PO da série FANUC
● Alumínio
● Sistema de lubrificação de ferramentas (Corrente de ar).
● Painel de controle livre.
● Controle com pedal.
● Sistema de segurança de ferramentas preso
● 1 software (software Lantek ou RADAN).
● 24 ou 42 estações de torre
● Indicador de temperatura do óleo digital.
● Software para uso de roda e ferramentas de formação.
● Interruptores de salto de folha
● Caixa de sucata.
● Proteção da corrente em torno da máquina (sistema de segurança).

Especificação
Item Unid. MAX-SF-50T
Capacidade de perfuração Ton 50
Comprimento da passagem X mm 2500±10
Comprimento da passagem Y mm 1250±10
Tamanho máximo da chapa mm 1250x4980
Espessura máxima da chapa mm 8.35
Massa máxima do material kg 110
Velocidade da passagem do eixo X m/min 100
Velocidade da passagem do eixo Y m/min 80
Velocidade máxima de passagem m/min 128
Velocidade de perfuração em 25mm golpe/min 450
Velocidade de corte golpe/min 1200
Tipo de ferramenta Torre grossa
Diâmetro máximo de perfuração mm 88.9
Número de estações de ferramentas 32 / 42 / 52
Número de estações de índice automático Pçs (tipo) 4(2B+2C) / 3(2B+1C) / 2(1B+1C)
Velocidade de rotação da torre rpm 33
Velocidade de rotação do índice automático rpm 100
Distância de curso do cilindro mm 0~31
Tamanho da mesa de trabalho Escova
Número de braçadeira de folhas pçs 3
Fonte de energia NL/min 250
Abastecimento de ar bar 6
Volume do tanque de óleo Litros 275
Dimensão da máquina (C x L x A) mm 5940x5220x2420
Peso líquido (aprox.) kgf 15,000
Tamanho do armário de controle mm 1350x700x2185
Controle CNC FANUC Oi-PD
Número de eixo controlável Eixos 4
Memória RAM KB 512
Serial Interface RS232/RJ45/PCMCIA
Precisão de perfuração * mm ±0.1
● As especificações acima mencionadas, estão sujeitas a alterações sem aviso prévio.
● A taxa de aceleração/desaceleração do eixo X / Y depende do peso dos materiais utilizados.
● A velocidade de perfuração depende das condições de processamento, comprimento do curso, aceleração / desaceleração das velocidades dos eixos.


Imagens detalhadas

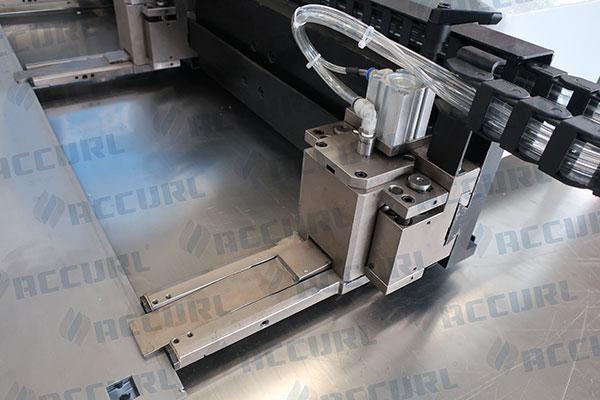

  • Braçadeiras de posicionamento automático e interruptores de carregamentoBraçadeiras de posicionamento automático e interruptores de carregamento

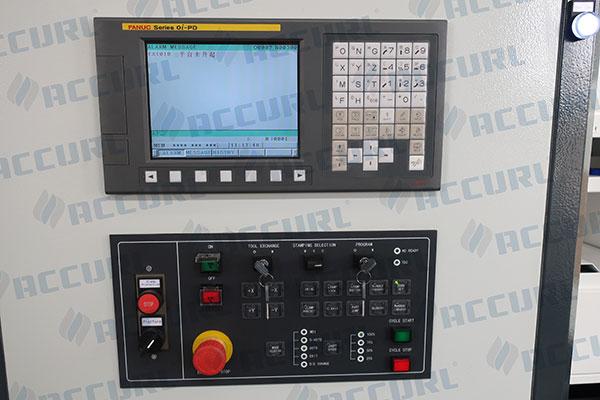

  • Sistema de controle Oi-PO da série FANUC para prensa perfuradora CNC da ACCURLSistema de controle Oi-PO da série FANUC para prensa perfuradora CNC da ACCURL

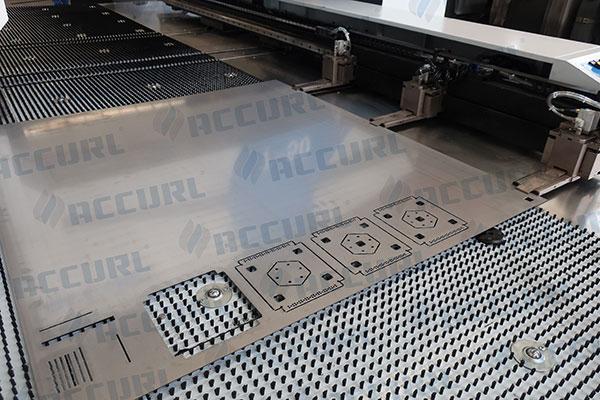

  • Braçadeira de serviço pesado para chapaBraçadeira de serviço pesado para chapa

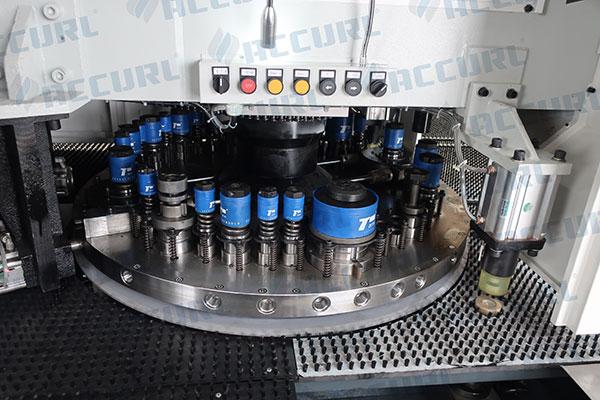

  • Torre com 32 estaçõesTorre com 32 estações
