Prensa hidráulica com quatro-colunas (Estampagem de dupla ação)

Esta prensa hidráulica com quatro colunas em particular, é uma prensa de estampagem profunda de dupla ação, é utilizada para criar peças com estampagem profunda mais complexas. Os componentes de dupla ação da prensa hidráulica ajudam a criar uma estampagem profunda nas peças de metal sem pregas e aumentam a velocidade da linha de formação do metal.

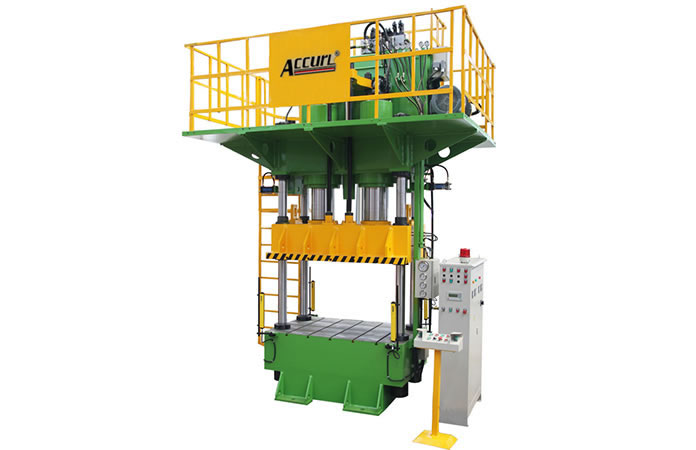

Prensa hidráulica com quatro-colunas (Estampagem de dupla ação)

Principais características
1. A prensa hidráulica com quatro colunas, utiliza válvulas cartucho de 2 vias, para manter alta taxa do controle de fluxo.
2. O sistema elétrico da prensa para estampagem profunda é controlada por CLP para uma operação conveniente.
3. A prensa é conhecida por sua alta velocidade de operação sob condições sem carga.
4. Esta série de prensa hidráulica com quatro colunas, é especialmente concebido para diversas funções de estampagem da chapa, tais como a formação, flangeamento, dobragem e estampagem.
5. A prensa de dupla ação, funciona de forma confiável durante a operação de alta velocidade e exibe grandes quantidades de energia com a máxima eficiência energética.

Especificações da prensa hidráulica

Modelo YL28-
100/150 		YL28-
160/250 		YL28-
200/315 		YF28-
400/650 		YL28-
500/820 		YL28-
630/1030
Capacidade kN 1500 2500 3150 6300 8200 10300
Deslize da estampagem Força de estampagem kN 1000 1600 2000 4000 5000 6300
Deslize da prensagem Força de prensagem kN 125×4=500 225×4=900 288×4=1152 630×4=2520 800×4=3200 1000×4=4000
Força de ejeção kN 190 280 400 630 1000 1250
Deslize da estampagem Força de retorno kN 165 210 240 500 900 850
Deslize da prensagem Força de retorno kN 29×4=116 41×4=164 66×4=264 134×4=536 150×4=600 240×4=960
Pressão hidráulica máx. MPa 25 25 25 25 25 25
Deslize da prensagem Orifício central mm φ350 φ450 φ550 800×800 1400×800 1600×1000
Altura máx. de estampagem mm 900 1100 1250 1500 1600 1800
Altura máx. de prensagem mm 650 800 900 1050 1100 1250
Curso máx. de deslize de estampagem mm 500 560 710 800 800 900
Curso máx. de deslize de prensagem mm 500 560 710 800 800 900
Curso de ejeção mm 200 200 250 350 350 400
Deslize de estampagem LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
Deslize de prensagem LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
Velocidade do deslize de estampagem Curso da bitola mm/s 80 100 120 120 130 150
Prensagem mm/s 8-20 8-20 8-20 5-12 7-15 7-15
Retorno mm/s 120 140 150 85 80 105
Velocidade do deslize de prensagem Curso da bitola mm/s 70 80 90 100 110 130
Prensagem mm/s 16-40 15-35 15-35 8-20 9-23 9-23
Retorno mm/s 170 170 135 90 120 95
Reforço LR mm 800 1120 1200 1600 2200 2500
FB mm 800 1000 1200 1600 1600 1800
Tamanho do contorno LR mm 2700 3200 3600 4100 4800 5300
FB mm 1400 1500 1700 1800 2000 2200
Acima do chão mm 3300 3900 4300 4800 5200 5700
Potência do motor kW 5.5+5.5+3
=14 		7.5+7.5+3
=18 		15+7.5+4
=26.5 		15+15+4
=34 		22+22+7.5
=51.5 		30+30+7.5
=67.5
Peso kg 7200 12500 17500 38000 62000 85000
