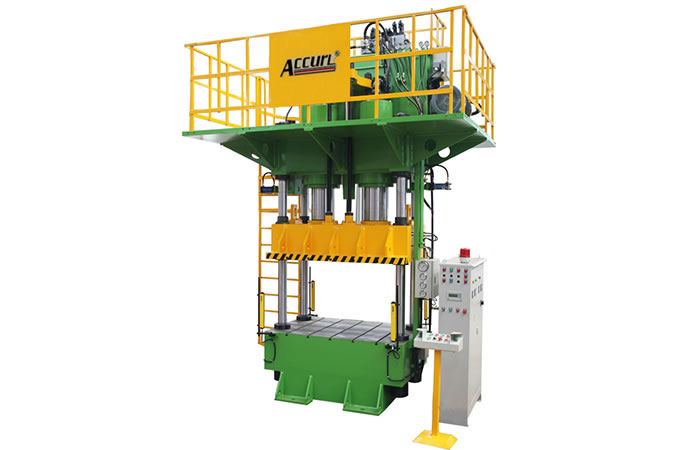

Prensa hidráulica com quarto-colunas

Características da prensa hidráulica com quatro-colunas
1. A prensa hidráulica com quatro colunas, está equipada com um mecanismo de deslizamento de alta velocidade, que aumenta grandemente a capacidade de produção.
2. A prensa hidráulica, pode trabalhar com um número de materiais com espessura variável, com função de desenho ajustável.
3. Equipado com um circuito hidráulico, válvula cartucho de duas vias, a prensa potente opera com alta estabilidade e confiabilidade.
4. Cada uma das colunas da nossa prensa hidráulica com quatro colunas, é fabricada em liga de aço cromado com excelente resistência ao desgaste.
5. O cilindro de óleo é fabricado em liga de aço usinado, garantindo um desempenho confiável em condições de alta pressão.
6. Todos os componentes hidráulicos e eléctricos são fornecidos por fabricantes de confiança.

Prensa hidráulica com quarto-colunas

Recursos de segurança
1. As prensas hidráulicas com quatro colunas da ACCURL, são projetadas de acordo com vários requisitos de segurança (EN 292: 1994, EN 60204:1994 e NR12) e são definidos como produtos nível 4 de segurança.
2.A prensa potente é equipada com uma cerca de segurança e proteção de bloqueio, para manter os usuários seguros. Também está equipada com um interruptor de mão.
3.O sistema hidráulico, apresenta um bloco de válvulas e outros recursos de segurança redundantes com um sistema de monitoramento eletrônico.
4. Porta vertical, acionamento pneumático, fabricado com armação de alumínio e chapas de policarbonato transparente.

Aplicações
Estas máquinas hidráulicas, podem executar estampagem, desenho, corte da borda e alongamento na chapa de metal, para ajudar na produção de talheres, utensílios de cozinha, capa de metal para motores, aparelhos elétricos e lâmpadas.

Especificações
Modelo (YL32/HP) YL32-63 YL32-100 YL32-160 YL32-200 YL32-250 YL32-250A YL32-315
Capacidade de prensagem kN 630 1000 1600 2000 2500 2500 3150
Força de ejeção kN 190 190 190 280 280 280 630
Força de retorno kN 120 165 210 240 400 400 600
Curso de deslize mm 500 500 560 710 710 710 800
Força de ejeção mm 200 200 200 200 200 200 300
Altura máx. de corte mm 800 800 900 1120 1120 1120 1250
Curso de deslize Curso da bitola mm/s 100 120 100 120 130 160 100
Prensagem mm/s 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Retorno mm/s 85 90 70 95 60 60 60
Velocidade de ejeção Ejeção mm/s 55 75 75 80 80 80 55
Retorno mm/s 105 140 140 145 145 145 145
Reforço LR mm 580 690 800 1000 1120 1800 1260
FB mm 500 630 800 940 1000 1200 1160
Tamanho do contorno LR mm 2500 2500 2550 2650 2800 3600 3500
FB mm 1430 1430 1430 1350 1400 1400 1500
Acima do chão mm 3220 3250 3210 3800 3950 4290 4600
Potência do motor principal kW 5.5 7.5 11 15 15 15 22
Peso kg 2800 3700 6500 9000 10300 16000 14000
Modelo (HP) YL32-315A YL32-400 YL32-500 YL32-500A YL32-500B YL32-630 YL32-630A
Capacidade de prensagem kN 3150 4000 5000 5000 2500×2 6300 6300
Força de ejeção kN 630 630 1000 1000 1000 1000 1000
Força de retorno kN 600 500 900 900 400×2 850 850
Curso de deslize mm 800 800 900 900 900 900 900
Força de ejeção mm 300 300 350 350 350 350 350
Altura máx. de corte mm 1250 1250 1500 1500 1500 1500 1500
Curso de deslize Curso da bitola mm/s 90 100 100 100 150 100 130
Prensagem mm/s 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Retorno mm/s 60 70 80 80 90 85 85
Velocidade de ejeção Ejeção mm/s 55 55 75 75 75 75 75
Retorno mm/s 145 145 170 170 170 170 170
Reforço LR mm 900 1250 1400 2200 2200 1600 2200
FB mm 900 1250 1400 1600 1600 1600 1600
Tamanho do contorno LR mm 3150 3500 3900 4800 4800 4510 4900
FB mm 1500 1600 2150 2250 2250 2250 2250
Acima do chão mm 4500 4850 5200 5700 5600 5400 5700
Potência do motor principal kW 22 22 2×22 2×22 2×22 2×22 2×22
Peso kg 11000 16500 25500 35000 34000 33000 42000
Modelo (HP) YL32-630B YL32-800 YL32-1000 YL32-1000A YL32-1600 YL32-2000 YL32-2000A
Capacidade de prensagem kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Força de ejeção kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
Força de retorno kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Curso de deslize mm 900 1000 1000 1000 1200 1300 1600
Força de ejeção mm 350 350 350 350 350 500 500
Altura máx. de corte mm 1500 1600 1600 1600 1800 1800 2000
Curso de deslize Curso da bitola mm/s 130 120 120 110 120 110 130
Prensagem mm/s 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Retorno mm/s 83 95 85 65 95 70 75
Velocidade de ejeção Ejeção mm/s 75 95 75 75 70 60 65
Retorno mm/s 170 170 150 150 160 160 135
Reforço LR mm 2200 2200 1500 2500 2800 3200 4600
FB mm 1600 1600 1500 1800 2000 2200 2600
Tamanho do contorno LR mm 4900 4800 4500 5100 5600 4500 6000
FB mm 2250 2400 2400 2400 2600 3200 3600
Acima do chão mm 5600 5700 5700 6000 6200 7200 8000
Potência do motor principal kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Peso kg 40000 53000 53000 72000 110000 160000 250000
Lista de configuração
No. Item Modelo padrão Modelo de alto padrão
1 PLC Mitsubishi Siemens
2 Motor da boma WanNan/Marca top da China Siemens / Rexroth
3 Bomba hidráulica Anson/Taiwan, Yuken/Japão Siemens / Rexroth
4 Válvula de escape Rexroth/ Alemanha Atos/Itália, Rexroth
5 Válvula direcional Rexroth/ Alemanha Atos/Italy, Rexroth
6 Válvula proporcional Rexroth/Alemanha Atos/Italy, Rexroth
7 Válvula cartucho Jeou Gang/Taiwan, SUN/EUA SUN, Atos, Rexroth
8 Perfil da válvula TAI COLN/Taiwan Atos/Italy, Rexroth
9 Unidades eléctricas Schneider/França Schneider/ França
10 Cortina de luz LNTECH com padrão CE LNTECH com padrão CE
11 Tela sensível ao toque (HMI) Weinview/Taiwan Siemens
12 Medidor de pressão SKON/Taiwan SKON/Taiwan
13 Coletor hidráulica FABRICADO EM TAIWAN FABRICADO EM TAIWAN
Utilizamos apenas componentes de excelente qualidade nas prensas da ACCURL
Especificações técnicas
Prensa hidráulica com quarto-colunas

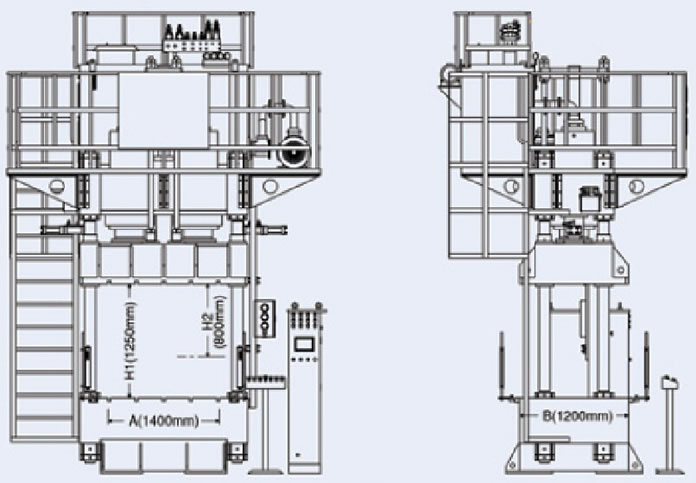

H2 = Força de curso
H1 = Altura máxima de instalação
A = Largura da mesa
B = Profundidade da mesa
E = Claridade entre as guias
F = Rota lateral
G = Altura da mesa acima do chão

Serial No. Nome Unit HBP-500T/DDH
1 Pressão do cilindro mestre Ton. 500
2 Curso de deslize H2 mm 900
3 Claridade máx. H1 mm 1500
4 Claridade min. mm 600
5 Capacidade de ejeção Ton. 500
6 Curso de ejeção mm 900
7 Deslize superior rápido mm/sec 100
8 Velocidade prensagem mm/sec 0.2÷2
9 Retorno velocidade mm/sec 10÷50
10 Deslize menor rapido mm/sec 30
11 Velocidade de retorno mm/sec 100
14 Tamanho da mesa (LR* FB) A/B mm 1250×1150
14 Tamanho do amortecedor (LR* FB) mm 800×800
15 Altura da mesa de trabalho -G mm 780
16 Capacidade do tanque de óleo L 430
17 Motor principal KW 22
18 Dimensões externas （ C×L×A ） mm 2850×2250×5350
19 Peso da máquina Kg 32500
20 Vídeo da máquina hidráulica trabalhando http://youtu.be/WrPoribRmLQ
