Prensa hidráulica com quatro-colunas (para moldagem por SMC)

A prensa hidráulica com quatro-colunas série YL32, é projetada especialmente para a criação de compostos para moldagem de chapa, também conhecidos como compostos para moldagem de chapa (SMC). Em comparação com moldagem por chapa de metal, a moldagem SMC tem um maior volume de produção e é extremamente rentável. SMC são geralmente de vidro ou fibras de carbono, revestidas com um tipo de resina. Estes materiais são frequentemente muito forte e tem uma excelente flexibilidade.

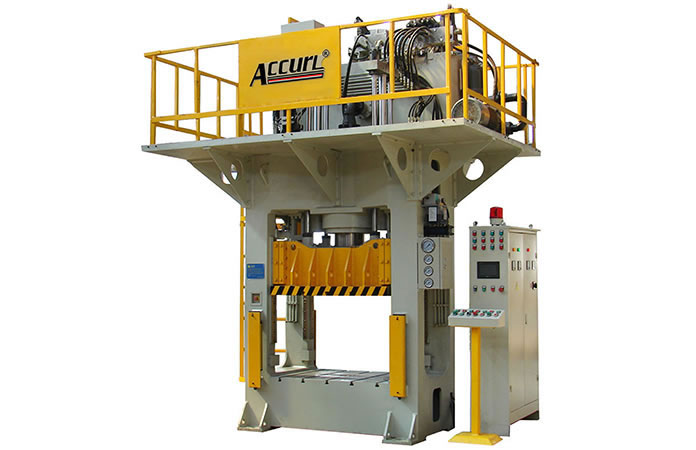

Prensa hidráulica com quatro-colunas (para moldagem por SMC)

Principais características da prensa hidráulica com quatro-colunas
1. A prensa para moldagem SMC, possui um sistema de controle elétrico independente, o qual é confiável e fácil de manter.
2. Projeto otimizado com uma estrutura 3-feixo, 4-colunas. O projeto tem um alto desempenho à relação preço.
3. Controle confiável independente elétrica, interface de audiovisual e manutenção conveniente.
4. As válvulas cartucho usadas no sistema de controle hidráulico, ajudam a regular o controle de fluxo e manter o sistema funcionando de forma confiável com o choque hidráulico menos e menos pontos de lançamento.
5. A prensa hidráulica com quatro colunas, tem uma opção de controle semiautomática centralizada, além de ajuste lateral, para aumentar a eficiência de produção.
6. Corrigido o curso do processo ou formação de pressão fixa usando um painel de controle, com funções de manutenção da prensagem e tempo de atraso.
7. Força de operação, sem carga viajando e movimento de baixa velocidade, podem ser ajustados de acordo com exigências específicas.

Press Especificações da prensa hidráulica com quatro-colunas
Modelo YL32-63 YL32-100 YL32-160 YL32-200 YL32-250 YL32-250A YL32-315
Capacidade kN 630 1000 1600 2000 2500 2500 3150
Força de ejeção kN 190 190 190 280 280 280 630
Força de retorno kN 120 165 210 240 400 400 600
Curso de deslize mm 500 500 560 710 710 710 800
Força de ejeção mm 200 200 200 200 200 200 300
Altura de fechamento máx. mm 800 800 900 1120 1120 1120 1250
Velocidade de deslize Curso da bitola mm/s 100 120 100 120 130 160 100
Prensagem mm/s 8-16 7-15 4-10 5-12 4-10 4-10 5-12
Retorno mm/s 85 90 70 95 60 60 60
Velocidade de ejeção Ejeção mm/s 55 75 75 80 80 80 55
Retorno mm/s 105 140 140 145 145 145 145
Reforço LR mm 580 690 800 1000 1120 1800 1260
FB mm 500 630 800 940 1000 1200 1160
Tamanho do contorno LR mm 2500 2500 2550 2650 2800 3600 3500
FB mm 1430 1430 1430 1350 1400 1400 1500
Acima do chão mm 3220 3250 3210 3800 3950 4290 4600
Potência do motor principal kW 5.5 7.5 11 15 15 15 22
Peso kg 2800 3700 6500 9000 10300 16000 14000
Modelo YL32-315A YL32-400 YL32-500 YL32-500A YL32-500B YL32-630 YL32-630A
Capacidade kN 3150 4000 5000 5000 2500×2 6300 6300
Força de ejeção kN 630 630 1000 1000 1000 1000 1000
Força de retorno kN 600 500 900 900 400×2 850 850
Curso de deslize mm 800 800 900 900 900 900 900
Força de ejeção mm 300 300 350 350 350 350 350
Altura de fechamento máx. mm 1250 1250 1500 1500 1500 1500 1500
Velocidade de deslize Curso da bitola mm/s 90 100 100 100 150 100 130
Prensagem mm/s 5-12 4-10 7-15 7-15 7-15 5-12 5-12
Retorno mm/s 60 70 80 80 90 85 85
Velocidade de ejeção Ejeção mm/s 55 55 75 75 75 75 75
Retorno mm/s 145 145 170 170 170 170 170
Reforço LR mm 900 1250 1400 2200 2200 1600 2200
FB mm 900 1250 1400 1600 1600 1600 1600
Tamanho do contorno LR mm 3150 3500 3900 4800 4800 4510 4900
FB mm 1500 1600 2150 2250 2250 2250 2250
Acima do chão mm 4500 4850 5200 5700 5600 5400 5700
Potência do motor principal kW 22 22 2×22 2×22 2×22 2×22 2×22
Peso kg 11000 16500 25500 35000 34000 33000 42000
Modelo YL32-630B YL32-800 YL32-1000 YL32-1000A YL32-1600 YL32-2000 YL32-2000A
Capacidade kN 3500×2 8000 10000 5000×2 2×8000 2×10000 6300×2+8000
Força de ejeção kN 1000 1000 1600 1600 1000×2 1600×2 1600×3
Força de retorno kN 450×2 1000 1370 900×2 2×2700 2×1300 850×2+720
Curso de deslize mm 900 1000 1000 1000 1200 1300 1600
Força de ejeção mm 350 350 350 350 350 500 500
Altura de fechamento máx. mm 1500 1600 1600 1600 1800 1800 2000
Velocidade de deslize Curso da bitola mm/s 130 120 120 110 120 110 130
Prensagem mm/s 5-12 5-12 5-12 5-12 4-9 4-9 4-9
Retorno mm/s 83 95 85 65 95 70 75
Velocidade de ejeção Ejeção mm/s 75 95 75 75 70 60 65
Retorno mm/s 170 170 150 150 160 160 135
Reforço LR mm 2200 2200 1500 2500 2800 3200 4600
FB mm 1600 1600 1500 1800 2000 2200 2600
Tamanho do contorno LR mm 4900 4800 4500 5100 5600 4500 6000
FB mm 2250 2400 2400 2400 2600 3200 3600
Acima do chão mm 5600 5700 5700 6000 6200 7200 8000
Potência do motor principal kW 2×22 2×30 3×22 3×22 3×30 3×37 3×37
Peso kg 40000 53000 53000 72000 110000 160000 250000
