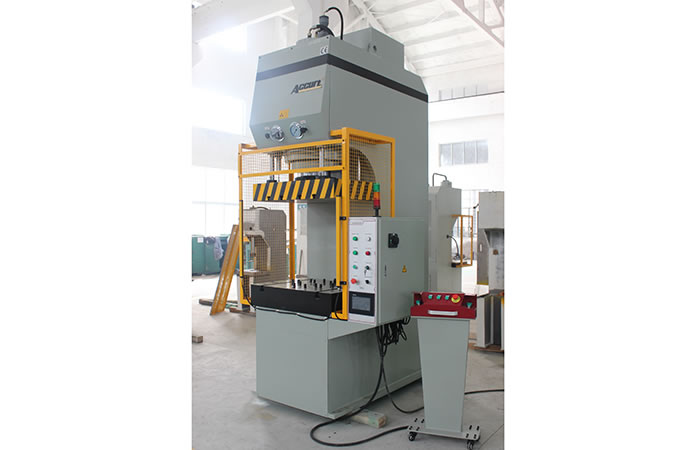

Prensa hidráulica quadro-C

Características da prensa hidráulica quadro-C

Destaque
1. O mecanismo de acionamento da prensa potente, é totalmente fechado por razões de segurança, mas é de fácil acesso para a manutenção.
2. O monobloco de armação soldada, é fabricado em aço de alta resistência ST44 A1.
3. O dispositivo totalmente fechado elimina peças salientes expostas. Ele tem um deslize e reforço com T-slots.
4. A durabilidade da bomba de pistão variável do fluxo, reduz o ruído, tem alta velocidade e tem elevada resistência à pressão.
5. O cilindro principal, é projetado especialmente para o bombeamento de alta velocidade. O motor tem excelente função de velocidade ascendente e descendente para maior eficiência.
6. A prensa hidráulica inteira, possui controle CLP, para ajuste de configurações precisas.
7. A prensa de lacuna pode ser operada manualmente e com um interruptor para controle.
8. O cilindro hidráulico principal é projetado para uso de alta velocidade, o qual aumenta muito a eficiência operacional.
9. O sistema de tubulação hidráulica com circuitos integrados tem um bloco coletor, que se encaixa dentro da prensa para reduzir a tubulação e vazamentos de óleo. O sistema é fornecido pela Bosch.
10. Cerca de proteção e o bloqueio de segurança, garantem a segurança do operador. Ele também tem um interruptor de mão móvel.
11. As tampas laterais frontal possuem interruptores de segurança, com luzes de segurança traseira (categoria 4) e pedal aprovado pela CE.
12. O dispositivo de guia adota quatro cilindros orientador de localização, para garantir com que o equipamento para fabricação de metal seja executado de forma constante e precisa. É fácil de testar e manter.
13. A prensa hidráulica quadro-C, é operado com um projeto automático de um ciclo. Os dois botões de mão da pressão estão instalados para obter uma operação simples e segura. Há três modos de operação: ajuste, manual e semiautomática.
14. Controles de memória programáveis, para gravar as especificações do projeto, o quais são úteis para uma produção de projetos em grande escala.
15. Todas as partes elétricas, hidráulicas e mecânicas são projetadas para atender aos padrões da indústria, eles atendem às qualificações Europeias e Norte-americana.
16. A prensa hidráulica quadro-C, utiliza tanto um botão de mão, bem como um controle com interruptor de pé. O anti-amarragem e os controles de não-repetição com anel de proteção, estão em conformidade com as normas da OSHA.
17. Controle duplo:
a. A altura do pedestal é móvel para o conforto e facilidade de operação, com botões duplos elétricos com parada de emergência extra.
b. Pedal de mão único móvel
18. Opcional com tela de terminal sensível ao toque
a) Armazenamento dos dados de moldagem e condições de fabricação.
b) Redução do tempo de substituição dos moldes e calibração.
c) Memória programável para as condições de trabalho, monitores de pressão, curso, dados gastos, etc.

Especificações
Modelo HPP-40 HPP-63 HPP-80 HPP1-100 HPP-100A HPP-160
Capacidade kN 400 630 800 1000 1000 1600
Força de retorno kN 80 69 115 135 135 210
Pressão hidráulica máx. mm 25 25 25.5 25 25 26
Curso de deslize mm 400 500 500 500 500 560
Profundidade da garganta kN 280 320 320 380 500 400
Altura de corte Endireitamento mm 600 700 700 700 750 900
Pressionagem mm 800 1000 1000 1000 1100 1120
Velocidade de deslize Curso ocioso mm/s 110 130 70 75 75 75
Pressionagem mm/s 9-22 6-14 8-18 7-15 7-15 7-15
Retorno mm/s 110 125 100 90 90 110
Reforço LR Endireitamento mm 1100 1200 1200 1400 2000 1600
Pressionagem mm 620 720 720 850 1000 1000
FB mm 520 600 600 720 800 720
Deslize LR mm 560 620 700 700 700 700
FB mm 420 460 500 500 500 500
Altura de reforço acima do solo mm 720 750 780 820 820 600
Abertura do reforço mm φ120 φ150 φ180 φ200 φ200 /
Tamanho do contorno LR Endireitamento mm 1250 1280 1350 1400 2000 1600
Pressionagem mm 1250 1280 1350 1400 1400 1600
FB mm 1300 1450 1550 1900 2250 2300
Acima do solo Endireitamento mm 2600 2750 2860 2920 3020 3200
Pressionagem mm 2800 3050 3160 3220 3370 3350
Acima do solo mm / / / / / /
Potência do motor principal kW 5.5 5.5 7.5 7.5 7.5 15
Peso Endireitamento kg 2800 4200 5300 6400 7400 11000
Pressionagem kg 3000 4500 5500 6800 7800 12000
Modelo HPP-200 HPP-315A HPP-315 HPP-400 HPP-500 HPP-630
Capacidade kN 2000 3150 3150 4000 5000 6300
Força de retorno kN 240 300 300 350 580 650
Pressão hidráulica máx. mm 25 25 25 25 25 26
Curso de deslize mm 710 800 800 800 900 1100
Profundidade da garganta kN 500 800 1250 1250 1500 1500
Altura de corte Endireitamento mm 1120 1250 1250 1250 1500 1500
Pressionagem mm 1500 1600 1600 1700 1900 1900
Velocidade de deslize Curso ocioso mm/s 80 80 80 90 80 80
Pressionagem mm/s 5-12 7-15 7-15 5-12 7-15 7-15
Retorno mm/s 100 75 75 88 80 80
Reforço LR Endireitamento mm 1600 1800 2000 2200 2500 2500
Pressionagem mm 1200 1250 1400 1600 1800 1800
FB mm 800 1000 1200 1300 1400 1400
Deslize LR mm 750 1250 1100 1150 1200 1200
FB mm 600 800 800 900 1000 1000
Altura de reforço acima do solo mm 600 400 400 400 400 400
Abertura do reforço mm / / / / / /
Tamanho do contorno LR Endireitamento mm 1600 1800 2000 2200 2500 2500
Pressionagem mm 1400 1450 1500 1700 1800 1800
FB mm 3600 3600 3800 3900 4600 4600
Acima do solo Endireitamento mm 3400 4600 4700 4700 5100 5100
Pressionagem mm 3800 4800 4900 5000 5300 5300
Acima do chão mm / 1200 1350 1400 1600 1600
Potência do motor principal kW 15 30 30 30 22×2 22×2
Peso Endireitamento kg 16800 26000 33000 42000 51000 51000
Pressionagem kg 18500 28000 36000 46000 56000 56000
