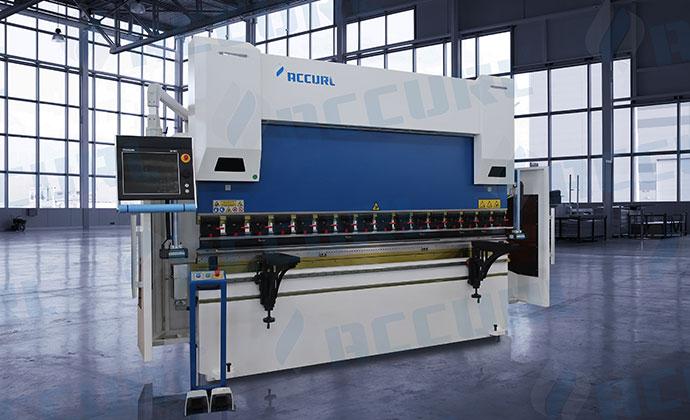

Prensa dobradeira CNC de 6-eixos

Início » Produtos » Prensa dobradeira CNC de 6-eixos

As prensas dobradeira CN série EURO-PRO da marca ACCURL, apresentam um sistema de coroagem CNC automático para aprimorar a qualidade, bem como um sistema de calibre traseiro do dispositivo de condução para aumentar a velocidade e uma unidade de controle gráfico 3D é usado para simular as sequências de dobra e pontos de colisão.

• Disponibiliza ótimo desempenho, rentabilidade e recursos fáceis de utilizar.
• Valor excepcional! Ótima prensa com preço competitivo no mercado.
• Unidade de controle CNC e software fácil de usar
• Resultados precisos de dobra
• Construção resistente, com a mesma estrutura sólida utilizada em todas as prensas de chapa CNC da marca ACCURL
• Com excelente iluminação, a máquina é usada de forma ideal
• Foi desenvolvido e construído para uma fabricação de baixo custo
• Fabricante de prensa de chapa CNC de 6 eixos padrões X, R, Z1, Z2, Y1, Y2

Padrão do equipamento
● Monobloco, estrutura de aço rígida soldada para executar o processo de dobra com alta resistência nos materiais ST44 A1.
● Possui 6 eixos (Y1, Y2, X, R, Z1, Z2)
● Profundidade da garganta 410 mm.

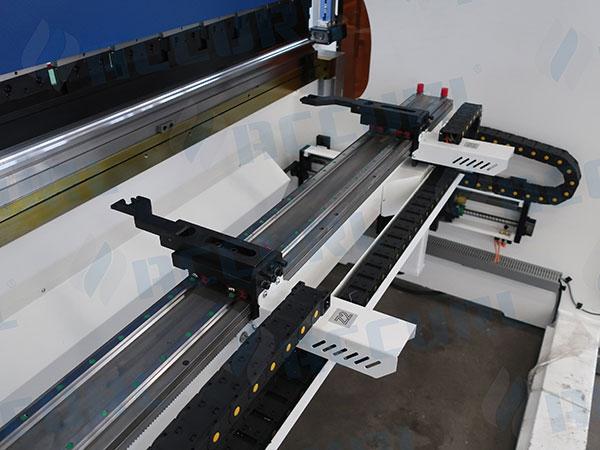

● Sistema de calibre traseiro com eixo X, R, Z1, Z2 movido por servo AC com gráficos coloridos.
● Sistema hidráulico HOERBIGER.
● Sistema anti-deflexão motorizado controlado por CNC.

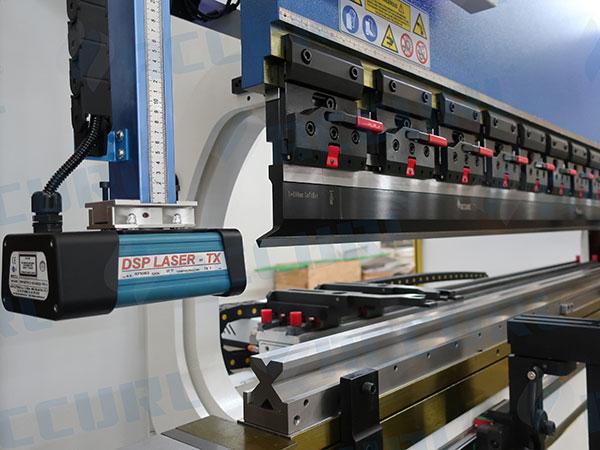

● Topo seccionado padrão e endurecido e ferramentas inferiores de 4V-Die (seção de 835 mm).
● É fácil de fixar o sistema de retenção de ferramentas junto com as ferramentas superiores e inferiores.
● Painel de controle ergonômico e pendente são fáceis de usar.
● Luz de proteção de segurança na traseira (categoria-4)
● Capas laterais dianteiras com interruptores de segurança.
● Sincronização do eixo Y1 + Y2 fornecido por codificadores lineares com tolerâncias de 0,01 mm.
● O pedal atende aos padrões CE.
● Braçadeiras dianteiras deslizantes com tampa T e réguas de mm / polegada.
● Podem ser selecionados os controladores gráficos padrão: DelemDA66T controlador com tela sensível ao toque 3D colorido, Cybelec Mod Eva 12 S
● Painel elétrico com sistema de refrigeração é fabricado para atender aos padrões CE e composto de automação e equipamentos elétricos da SIEMENS.

Sistema de controle CNC Delem DA66T
● Tela sensível ao toque com gráfico 2D para programação.
● Visualização 3D em simulação e produção.
● TFT de cores de 17 "de alta resolução.
● Aplicativos do Windows compatíveis.
● Compatibilidade do Delem Modusys. (escalabilidade e adaptabilidade do módulo)
● USB, interface periférica.
● Abre sistemas de arquitetura.
● Suporta aplicativos específicos para usuários no ambiente multitarefa dos controladores.
● Interface de dobra e correção do sensor.

Especificação

Modelo (EURO PRO)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
Capacidade de dobra		KN	600	800	1100	1350	1750	1750	2200
Comprimento de dobra		mm	1500	2500	3200	3200	3200	4200	3200
Entre as colunas		mm	1100	2060	2700	2700	2700	3700	2700
Luz natural		mm	405	405	430	430	430	430	430
Deslize do curso		mm	200	200	200	200	200	200	200
Profundidade da garganta		mm	370	400	400	400	400	400	400
Largura do suporte		mm	80	80	100	100	100	100	140
Baixa velocidade		mm/min	200	200	180	180	160	160	160
Velocidade da prensa		mm/min	8	8	10	10	10	10	10
Velocidade de retorno		mm/min	180	180	150	150	150	150	140
Curso da bitola traseira		mm	500	600	800	800	800	800	800
Tamanho geral	C	mm	1825	2825	3500	3550	3500	4500	3500
	L	mm	1650	1650	1650	1650	1650	1650	1730
	A	mm	2300	2350	2650	2700	2700	2750	2900
Peso		kg	4600	5600	8000	9500	10000	12000	13200

Deixe uma mensagem

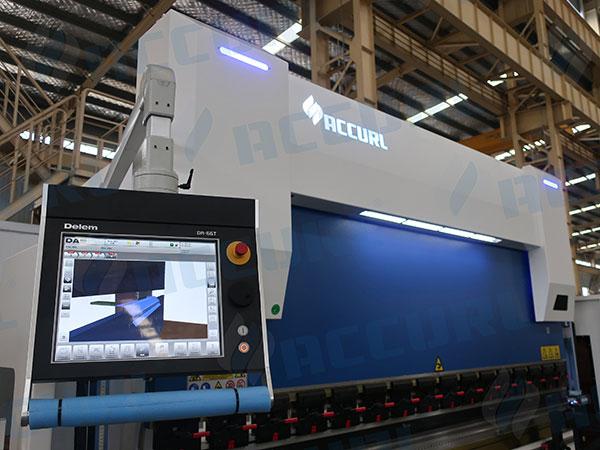

Sistema gráfico CNC 3D DELEM DA66T para prensa dobradeira CNC

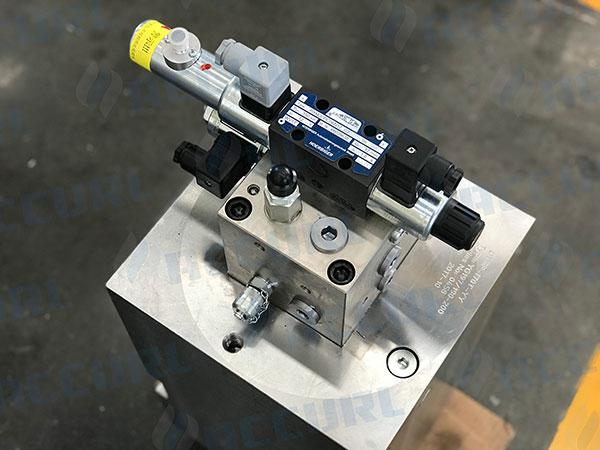

Sistema hidráulico HOERBIGER para prensa dobradeira da ACURL
