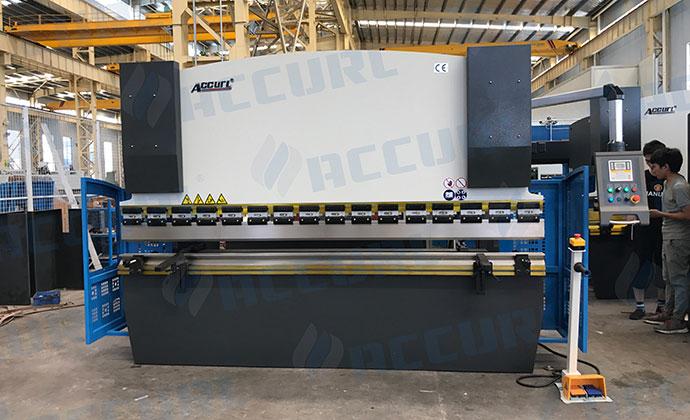

Prensa dobradeira hidráulica NC de 2 eixos

Principais características do equipamento:
1. A prensa dobradeira série B-Fácil de Dobrar, é um excelente equipamento para formar peças pequenas com baixos custos de operação. Graças a sua barra de torção, capacidade de controle de dois eixos NC sincronizada, este equipamento trabalha tão bem quanto uma prensa dobradeira maior.
2. A prensa dobradeira hidráulica NC com 2 eixos, combina ótimo desempenho de execução com maior custo-eficácia e facilidade de utilizar.
3. Possui unidade de controle ESTUN E21s ou Alemanha ELGO P40 NC fácil de usar.
Controle NC de 4.2 eixos:
• Posicionamento de ram do acionador de precisão Y

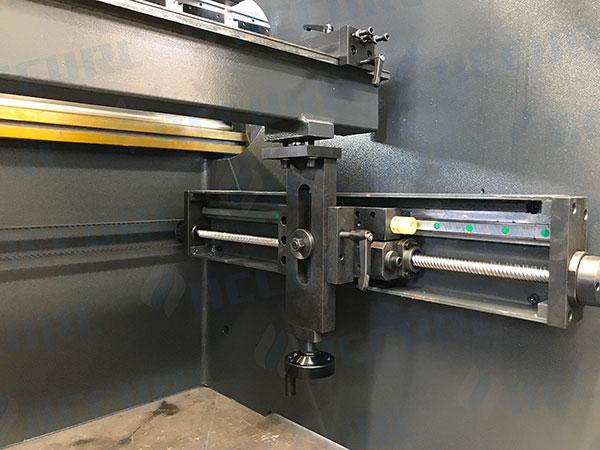

• Medidor traseiro do inversor de precisão do eixo X
• Ajustável manualmente R, Z1, eixo Z2
• Opcional com sistema de coroação de onda manual
5. Uma barreira de segurança e uma trava elétrica estão equipados no equipamento para garantir a segurança operacional dos usuários.

Prensa dobradeira hidráulica NC de 2 eixos

Padrão do equipamento:

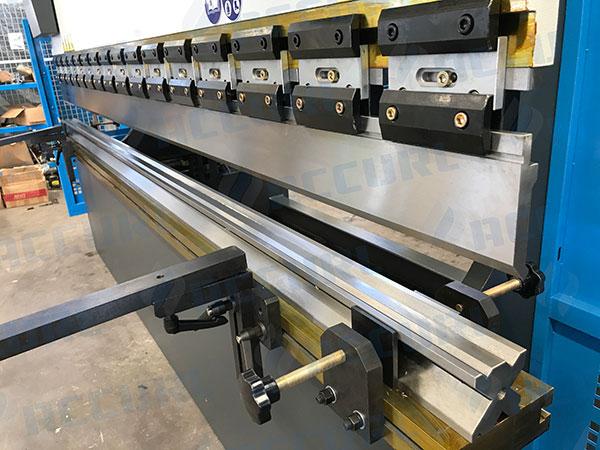

● Braçadeiras superiores intermediários do sistema com cunhas anti-pontas
● Braço de suporte da placa
● Eixo de profundidade impulsionado
● Anti-retorno
● Protetores de luz
● Ferramenta superior e inferior
● ESTUN E21s ou Alemanha ELGO P40 NC
● Hidráulico da Alemanha Bosch-Rexroth

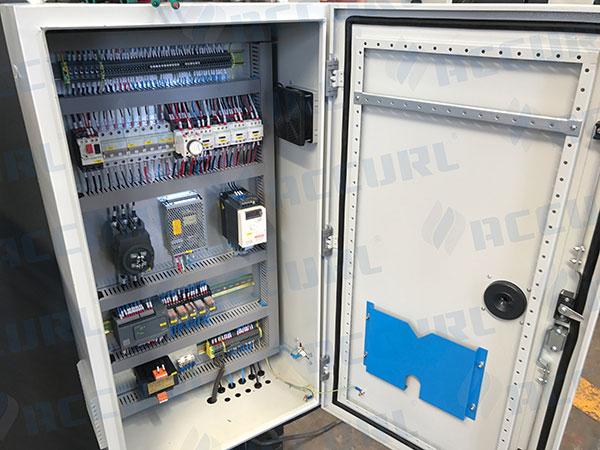

● Equipado com Telemecanique / Schneider Electrics
● Proteção contra sobrecarga hidráulica e elétrica
● Braços de suporte e braço de diagonal
● Inversor Delta com parafuso esférico e haste polido com precisão de 0,05 mm.

Especificações:
Modelo (AC/MB7) 40T/1600 50T/2500 63T/2500 80T/2500 80T/3200 80T/4000 100T/2500 100T/3200
Capacidade de dobra KN 400 500 630 800 800 800 1000 1000
Comprimento de dobra mm 1600 2500 2500 2500 3200 4000 2500 3200
Entre as colunas mm 1250 2000 1900 1900 2600 3350 1850 2550
Profundidade da garganta mm 230 230 250 320 320 320 320 320
Deslize do curso mm 100 100 100 100 100 100 120 120
Ajuste do curso mm 80 80 80 80 80 80 100 100
Altura de corte máximo mm 320 320 320 360 360 360 390 390
SPM min-1 ≥ 11 ≥ 11 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10 ≥ 10
Potência do moto principal kW 5.5 5.5 5.5 7.5 7.5 7.5 7.5 7.5
Peso líquido kg 3000 3600 4150 4800 5580 6120 5850 6500
Tamanho geral (C×L×A) mm 2100×1250
×2050
3150×1350
×2240
2850×1890
×2150
3180×1750
×2350
3820×1700
×2350
4350×1700
×2400
2850×1750
×2360
3790×1700
×2350
Modelo (AC/MB7) 100T/4000 125T/2500 125T/3200 160T/2500 160T/3200 160T/4000 160/6000
Capacidade de dobra KN 1000 1250 1250 1600 1600 1600 1600
Comprimento de dobra mm 4000 2500 3200 2500 3200 4000 6000
Entre as colunas mm 3350 1850 2550 1950 2540 3140 4800
Profundidade da garganta mm 320 320 320 330 330 330 330
Deslize do curso mm 120 130 130 200 200 200 200
Ajuste do curso mm 100 130 130 200 200 200 150
Altura de corte máximo mm 390 390 390 465 465 465 465
SPM min-1 ≥ 10 ≥ 10 ≥ 10 ≥ 6 ≥ 6 ≥ 6 ≥ 6
Potência do moto principal kW 7.5 11 11 11 11 11 11
Peso líquido kg 7800 6100 7300 8900 9720 11160 18600
Tamanho geral (C×L×A) mm 4590×1745
×2450
3190×1945
×2420
3790×1935
×2420
3300×2225
×2560
4100×2250
×2560
4800×2250
×2560
6400×2250
×2960
Modelo (AC/MB7) 200T/3200 200T/4000 200T/6000 250T/3200 250T/4200 250T/5000 250T/6000
Capacidade de dobra KN 2000 2000 2000 2500 2500 2500 2500
Comprimento de dobra mm 3200 4000 6000 3200 4200 5000 6000
Entre as colunas mm 2550 3260 4800 2540 3140 4000 5000
Profundidade da garganta mm 350 350 350 400 400 400 400
Deslize do curso mm 230 200 200 250 250 250 250
Ajuste do curso mm 160 160 160 180 180 180 180
Altura de corte máximo mm 515 515 515 535 535 535 500
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3 ≥ 3
Potência do moto principal kW 11 11 11 18.5 18.5 18.5 18.5
Peso líquido kg 12500 14300 21300 13900 15320 17100 18600
Tamanho geral (C×L×A) mm 3750×2180
×2950
4450×2180
×3000
6420×2180
×2900
3840×2250
×2920
4840×2250
×2920
5640×2250
×2980
6420×2250
×2980
Modelo (AC/MB7) 300T/4000 300T/5000 300T/6000 400T/4000 400T/6000 500T/4000 500T/6000
Capacidade de dobra KN 3000 3000 3000 4000 4000 5000 5000
Comprimento de dobra mm 4000 5000 6000 4000 6000 4000 6000
Entre as colunas mm 2900 3900 4900 3140 5000 3050 4760
Profundidade da garganta mm 400 400 400 400 400 400 400
Deslize do curso mm 250 250 250 320 320 320 320
Ajuste do curso mm 180 180 180 220 220 220 220
Altura de corte máximo mm 535 535 535 600 600 630 630
SPM min-1 ≥ 3 ≥ 3 ≥ 3 ≥ 2.5 ≥ 2.5 ≥ 2.5 ≥ 2.5
Potência do moto principal kW 22 22 22 37 37 37 37
Peso líquido kg 24400 27100 29100 30100 41100 42000 47600
Tamanho geral (C×L×A) mm 4400×2250
×3115
5400×2250
×3115
6400×2250
×3520
4800×2625
×3700
6800×2650
×3900
4200×4500
×4760
6200×4500
×4760
Imagens detalhadas
  • Prensa dobradeira hidráulica NC de 2 eixos
  • Prensa dobradeira hidráulica NC de 2 eixos
  • Prensa dobradeira hidráulica NC de 2 eixos
  • Prensa dobradeira hidráulica NC de 2 eixos
  • Prensa dobradeira hidráulica NC de 2 eixos
