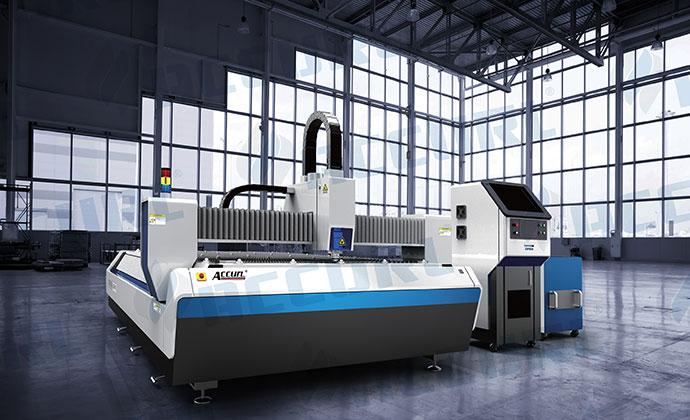

Máquina de corte por laser de fibra CNC para tubo metálico IPG 500W
A nossa máquina de corte por laser de fibra 500W da ACCURL, é usada para cortar diversos materiais. O laser de fibra é mais eficaz do que as outras fontes de laser para cortar materiais altamente reflexivos, como ligas de alumínio, cobre e latão. As espessuras variam (até 22 mm de aço macio) e podem ser cortadas com eficiência sem alterar a qualidade do produto, e a produtividade será maior ao usar chapas finas, sendo que quase não precisa de manutenção e tem cerca de 70% menos custos no corte, quando comparado com uma máquina de corte a laser CO2.
Material aplicável
Aço carbono (dentro de 10mm), aço inoxidável, aço galvanizado, chapa eletrolítica, aço silício, alumínio, cobre e outros materiais metálicos com uma espessura de 5mm.
Características gerais
1. Máquina de corte a laser de fibra KJG-1530 all-in-one do tipo aberto.
2. É muito utilizada para cortar aço inoxidável, carbono, alumínio, titânio e a maioria dos metais não ferrosos.
3. Diferentes opções de fonte de energia de laser de fibra sendo: 500W, 700W, 1000W, 1500W
4. O uso da fibra, reduz os requisitos de manutenção e os custos operacionais quando comparado com CO2
5. Precisão da posição <+/- 0.01mm
6. Servo motores e drivers do Japão
7. Sistema de acionamento da unidade de transmissão do eixo X, trilho quadrado com engrenagem eixo-Y e pinhão
Equipamento padrão
• Ressonador Laser IPG YLS-500W
• Eixos lineares de X, U e Y
• Moldura alto rígido
• Capacitor CNC FAGOR ou controlador
• Ponta de corte Precitec
• Software Lantek
• Mesa de mudança
• Unidade de resfriamento
• Sistema de gás e tubulação proporcional
• Filtro de pó
• Compressor
• Transportador de sucatas
| Modelo | Smart KJG-1530 / IPG 500w | |
| Capacidade máxima de corte | Aço macio | 6mm |
| Aço inoxidável | 2.5mm | |
| Alumínio | 2mm | |
| Cobre | 1mm | |
| Potência do laser | YLR-500Watt IPG | |
| Velocidade máxima de funcionamento | 40/min | |
| Dimensões da peça de trabalho | 1500 x 3000mm | |
| Percurso rápido (Eixo X e Y) | 105 m/min | |
| Aceleração | 1.2G (12m/s2) | |
| Precisão de posicionamento absoluto | ± 0.03 mm | |
| Capacidade máx. de carga | 1550 kg | |
| Extrator de fumaça | 1000 m3/hour | |
| Ponta do laser de corte | RayTools BM110 da Suíça | |
| Taxa de alimentação | Programável até 30 m/min. | |
| Materiais aplicados | Aço macio fino, aço inoxidável, alumínio, placa de cobre | |
Estrutura por tratamento térmico
Potência do laser de fibra IPG 500w
Ponta de corte do laser
Suporte e guia linear
Engrenagens de redução Shimpo do Japão
