Prensa dobradeira complete CNC com 8 eixos

A prensa dobradeira CNC série MB da ACCURL, é um poderoso equipamento para fabricação de metal. A velocidade de dobragem do metal realizada por esta dobradeira, é excelente e aumenta a capacidades de produção, o qual não seria possível com os modelos mais antigos das dobradeiras CNC.

Produção com alto volume, em menos tempo
1. Dobragem por queda-livre e velocidade de retorno da prensa dobradeira CNC, faz com que está máquina seja a melhor escolha no mercado.
2. A capacidade de produção é duas vezes mais rápida do que as dobradeiras CNC convencionais.
3. Nossos engenheiros aumentaram a velocidade da máquina, bem como o curso para obter uma prensa mais versátil.
4. Curvas mais profundas são agora possíveis com ferramentas mais longas.
5. Partes do tipo Z, podem ser fabricados com matrizes mais longas

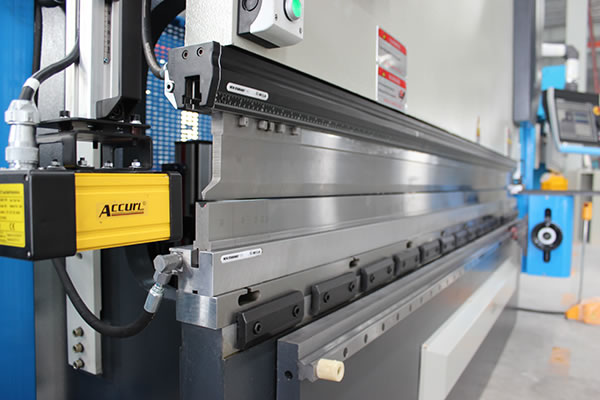

Bitola com servo motorizado
1. A bitola CNC, produzida pela ACCURL é altamente precisa e protege os trabalhadores, mantendo a prensa dobradeira CNC funcionando sem problemas.
2. A bitola é impulsionada por um motor servo de alta precisão, com eixos de parafuso bola sobre os rolamentos lineares, que são precisas em 0,01mm.
3. Pode ser atualizado mediante pedido (X1, X2, Z1, Z2, R1, R2)

Dobragem de alta velocidade e alta eficiência
1. Todas as máquinas de moldagem de metais da ACCURL, são fabricados com aço de alta qualidade e tecnologia CNC de ponta.
2. A prensa dobradeira CNC, realiza dobragem consistentes e precisas, graças aos cilindros habilmente sincronizados.
3. Todas as máquinas ACCURL são projetadas, utilizando a programação Solid Works 3D e são fabricados com aço avançado ST44-1.
4. O feixe superior rígido da prensa de freio, utiliza rolamentos extremamente precisos de 8 pontos para garantir a precisão de flexão.
5. Referenciação automática do eixo, quando a dobradeira estiver ligada.
6. O topo e as ferramentas inferiores estão endurecidos para executar a dobra com precisão e longa vida útil.
7. Bomba de alta pressão.

Projetos padrão da prensa dobradeira CNC
1. 6 eixos de dobragem (Y1, Y2, X, R, Z1, Z2)
2. Estrutura monobloco, que é altamente rígida e tem uma construção em aço ST44 A1 altamente elástica.
3. Hoerbiger sistema servo hidráulico.
4. Endurecido e padrão superior seccionado usinado com ferramentas inferiores 4V-Die (seção 835 mm).
5. Suporte superiores e inferiores para fixar ferramentas.
6. Controladores gráficos padrão: (DelemDA66T 3D controlador com gráficos coloridos e Cybelec Mod Eva 12 S).
7. Painel elétrico com sistema de refrigeração projetado para atender as normas CE. Eletrônicos automatizados fornecidos pela Siemens.
8. Painel de controle pingente ergonômico.
9. Sensores fotoelétricos para os protetores de segurança traseiros (categoria-4).
10. Tampas laterais dianteira com controle de segurança.
11. Eixos sincronizados, fornecidos pelos condutores lineares com 0.01mm tolerância.
12. Pedal regularizado pela CE.
13. Braços de suporte dianteiro deslizante com T-slots e marcadores em mm/pol.
14. Profundidade de garganta com 410 mm.
15. Bitola hidraulicamente conduzida por servo AC com eixos X, R, Z1, Z2 e interface do sistema com gráficos coloridos.
16. Sistema de controle anti-deflexão CNC.

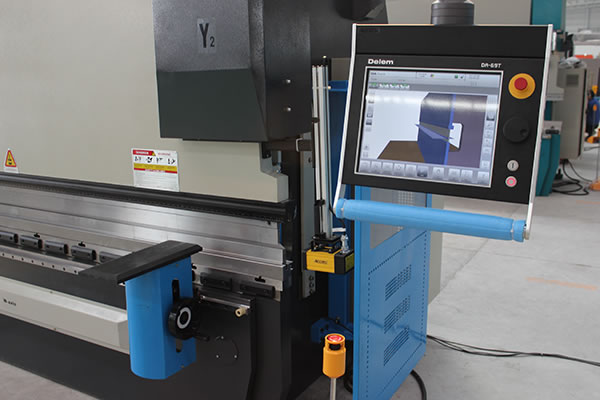

Delem DA66T Sistema de controle da prensa dobradeira CNC
1. Tela sensível ao toque do programa gráfico 2D.
2. Simulação de visualização 3D e produção.
3. Tela 17 " com cores de alta resolução.
4. Compatível com Windows.
5. Compatível com modus Dalam. (Módulo escalabilidade e adaptabilidade)
6. USB, interface periférica.
7. Sistema de arquitetura.
8. Suporte com aplicativos específicos para o usuário, dentro do ambiente do controlador.
9. Sensor de dobragem e interface de correção.
10. Protetores de segurança traseiro.
11. Tampas laterais frontal, com interruptores de segurança.

Especificações

Modelo(SC/MB8)			63×1500	63×2500	100×3200	100×4200	160×3200	160×4200	250×3200
Capacidade de dobragem		kN	630	630	1000	1000	1600	1600	2500
Comprimento máx. de dobragem		mm	1500	2500	3200	4200	3200	4200	3200
Entre colunas		mm	1100	2060	2700	3700	2700	3700	2700
Altura máx. de corte		mm	430	430	480	480	480	480	480
Curso de deslize		mm	200	200	200	200	200	200	200
Profundidade da garganta		mm	370	370	400	400	400	400	400
Largura reforçada		mm	150	150	200	200	200	200	200
Velocidade baixa		mm/min	100	100	130	130	130	130	110
Velocidade de prensagem		mm/min	8	8	10	10	10	10	10
Velocidade de retorno		mm/min	100	100	125	125	125	125	110
Curso da bitola		mm	500	500	500	500	500	500	500
Tamanho do contorno	L	mm	1825	2825	3500	4500	3500	4500	3500
	W	mm	1650	1650	1650	1650	1650	1650	1730
	H	mm	2600	2430	2540	2540	2580	2580	2580
Peso		kg	4600	5600	8000	9500	10000	12000	15000

Modelo (SC/MB8)			250×4200	300×3000	300×4000	300×6000	400×4000	400×5000	400×6000
Capacidade de dobragem		kN	2500	3000	3000	3000	4000	4000	4000
Comprimento máx. de dobragem		mm	4200	3000	4000	6000	4000	5000	6000
Entre colunas		mm	3700	2500	3150	5050	3150	4050	5050
Altura máx. de corte		mm	480	480	480	480	480	480	480
Curso de deslize		mm	200	200	200	200	320	320	320
Profundidade da garganta		mm	400	400	400	400	400	400	400
Largura reforçada		mm	200	250	250	250	250	250	250
Velocidade baixa		mm/min	110	80	80	80	80	80	80
Velocidade de prensagem		mm/min	10	8	8	8	8	8	8
Velocidade de retorno		mm/min	110	85	85	85	80	80	80
Curso da bitola		mm	500	500	500	500	500	500	500
Tamanho do contorno	L	mm	4500	3300	4300	6400	4300	5300	6400
	W	mm	1730	1950	1950	2000	2100	2100	2100
	H	mm	2580	2670	2670	2950	3100	3100	3170
Peso		kg	17000	20000	22000	30000	27000	32000	38000

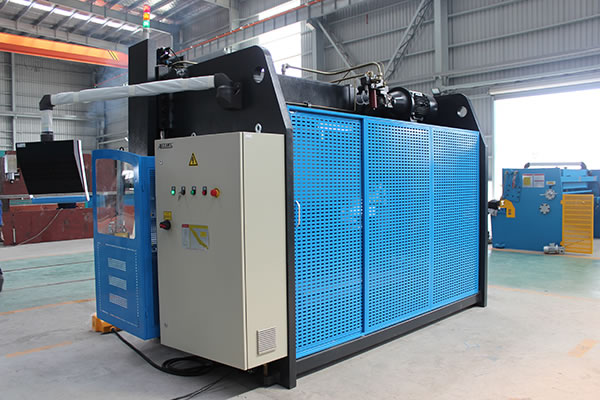

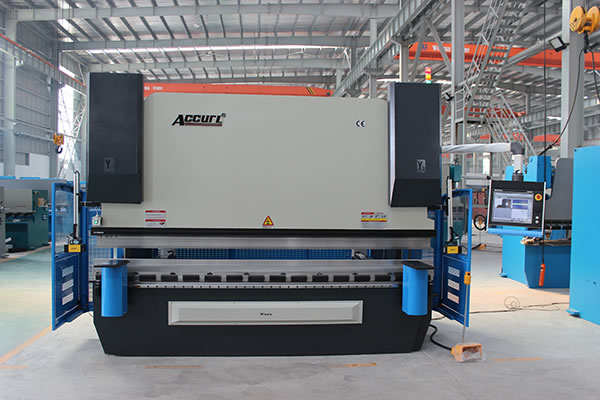

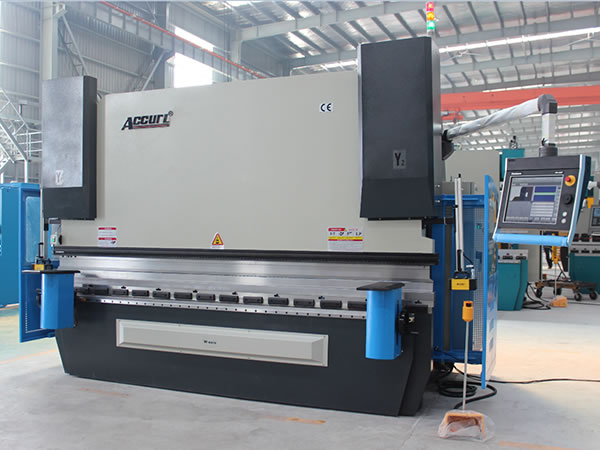

Imagens detalhadas
