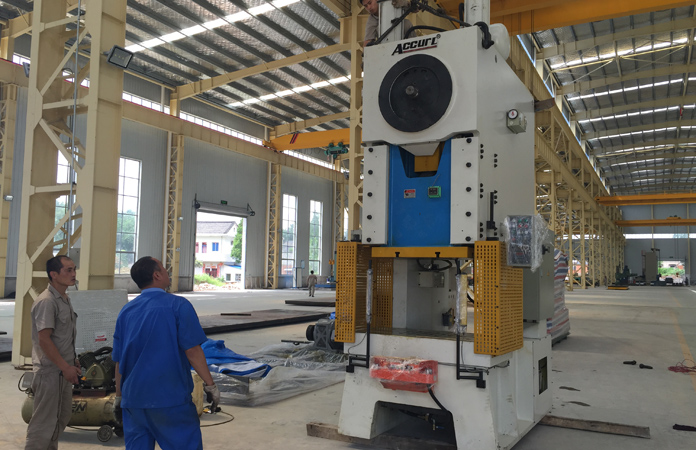

Prensa mecânica com curso ajustável

Prensa de mesa fixa de abertura traseira com curso ajustável

Principais características da prensa de curso ajustável
1. Estrutura soldada com placa de aço.
2. Embreagem de fricção pneumática combinada e freio.
3. Curso deslizante ajustado por cilindro de ar.
4. Guia deslizante de oito faces.
5. Guia deslizante de seis faces tipo JL21-25.
6. Equipado com dispositivo de proteção contra sobrecarga hidráulica.
7. Sistema de lubrificação a óleo.
8. JL21-45 adota ajuste de altura de desligamento elétrico com tela digital.
9. Equipada com dispositivo cilíndrico para equilíbrio de elevação.
10. Válvula duplex importada.
11. Controlado pelo PLC com marca internacional
12. Equipada com dispositivo de almofada de ar, eixo de alimentação automática e protetor fotoelétrico, que podem ser usados para trabalhar com vários equipamentos automáticos.

Especificações da prensa de curso ajustável
Modelo JL21-110T JL21-125T JL21-160T JL21-200T JL21-250T
Capacidade kN 1100 1250 1600 2000 2500
Curso nominal mm 6 6 6 6 8
Curso deslizante mm 10-160 10-160 16-160 19-180 21-220
SPM Fixo min-1 50 50 40 35 30
Variável min-1 40-60 40-60 35-50 30-50 25-40
Altura máxima do molde mm 350 350 350 450 500
Ajuste da altura do molde mm 80 80 110 110 120
Profundidade da garganta mm 350 350 380 390 420
Entre colunas mm 710 760 810 870 960
Área deslizante LR mm 1150 1150 1300 1400 1400
FB mm 680 680 740 760 800
Thk mm 140 140 150 160 170
Abertura do amortecedor (Diâmetro do furo superior ×Profundidade × Diâmetro do furo inferior) mm 420×540 420×540 480×540 φ300×50×φ260 φ320×50×φ280
Slide Area LR mm 810 810 920 920 970
FB mm 500 500 580 600 650
Furo de haste Diâmetro mm φ60 φ60 φ65 φ65 φ70
Profundidade mm 80 80 90 90 90
Potência de motor principal kW 11 11 15 18.5 22
Tamanho do esboço FB mm 1850 1850 2250 2500 2730
LR mm 1400 1450 1560 1580 1640
H mm 3250 3250 3765 3420 3550
Peso líquido kg 10800 11500 15000 17950 24500
​
