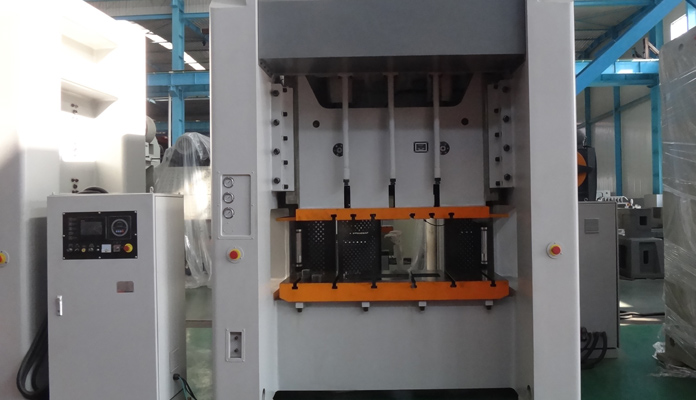

Prensa mecânica com estrutura em H

Prensa mecânica de estrutura em H de duplo ponto com alto desempenho

Principais características da prensa de estrutura em H
1. Precisão JIS I.
2. Estrutura soldada em aço.
3. Eixo de manivela duplo girado de forma reversa para eliminar a força lateral.
4. Embreagem de fricção molhada combinada.
5. Guia alongada octaédrica. .
6. Protetor de sobrecarga hidráulica.
7. Ajuste com visor digital.
8. Cilindro de equilíbrio de elevação.
9. Válvula solenóide dupla importada.
10. Lubrificação com óleo.
11. Cilindro de equilíbrio: lubrificação manual com óleo.
12. Painel integrado (came incluído).
13. Controlador PLC.
14. Ejetor.
15. Opcional: almofada de ar (tipo de cilindro ou saco de ar), cortina de luz, alimentador NC, motor com inversor.

Especificações da prensa mecânica de estrutura em H
Modelo SP2-315T SP2-400T SP2-500T SP2-630T
Força nominal kN 3150 4000 5000 6300
Curso nominal mm 8 10 10 10
Curso deslizante mm 280 280 280 280
SPM Fixo min-1 25 20 18 18
Variável (Opcional) 20-30 18-25 15-20 /
Altura máxima do molde mm 600 650 700 800
Ajuste da altura do molde mm 120 120 120 120
Área reforçada (FB×LR) mm 1000×2400 1100×2500 1200×2900 1300×3000
Espessura do amortecimento mm 190 200 210 220
Área de deslize (F•B×L•R) mm 900×2100 1000×2200 1100×2600 1200×2800
Furo de haste (Diâmetro ×Profundidade) mm 3-φ70×95 3-φ70×95 3-φ80×100 3-φ80×100
Abertura lateral (F•B×H) mm 900×500 1020×550 1040×600 1200×700
Entre colunas mm 2600 2700 3100 3300
Distância entre superfície de área de suporte e o piso mm 1120 1120 1150 1160
Potência de motor principal KW 37 45 55 90
Dimensão contorno (F•B×L•R×H) mm 3420×3500×4665 3620×3620×4650 4100×4060×4900 4100×4250×5800
(Acima do solo)
Peso líquido Kg 47000 51000 67500 95000
​
