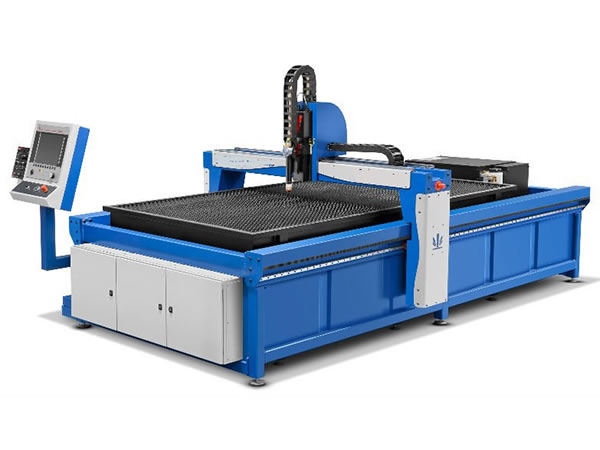

Máquina de corte por plasma CNC série GSII-L

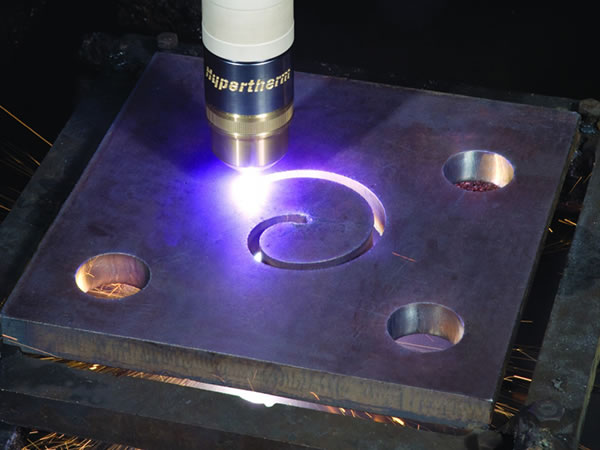

A máquina de corte por plasma da série GSII-L é feita na Europa e pode fornecer uma vasta gama de capacidades, incluindo cortes por plasma convencionais de alta velocidade, corte por plasma de alta definição e marcação por plasma.

A máquina é equipada com Sistema de CNC de tela sensível ao toque Hypertherm Micro Edge Pro, para realizar as funções tais como assistente Cut Pro, dicas de otimização de corte e banco de dados de processo embutido. A máquina permite ao operador selecionar o tipo de material e a espessura.

Configuração padrão
1.Estrutura monobloqueio portátil com espaço pequeno
2. Fácil instalação
3.Servo motor AC lateral dupla com caixa de engrenagens planetária direta, sistema de acionamento helicoidal de pinhão e cremalheira.
4.Guias lineares de precisão nos eixos X e Y

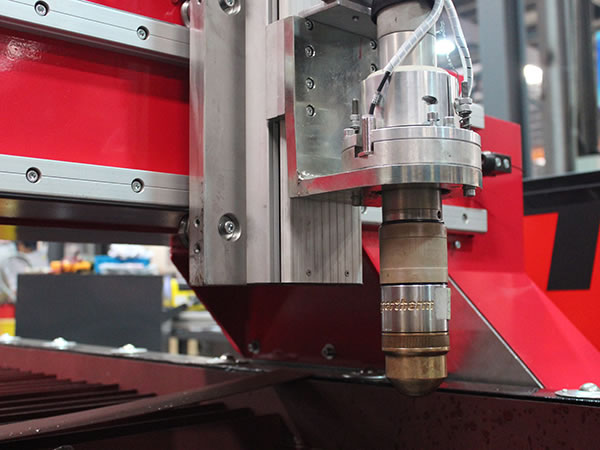

5.Elevador de tocha de alta velocidade com controle automático de altura de tensão de arco
6.Mangueira completamente fechada e transportadora de cabos

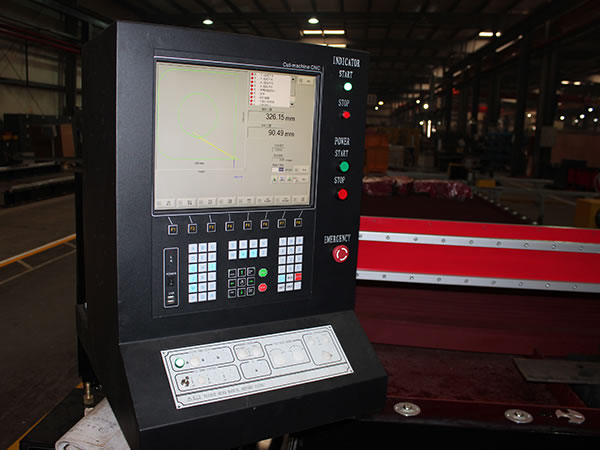

7.Sistema CNC Hypertherm Micro Edge Pro

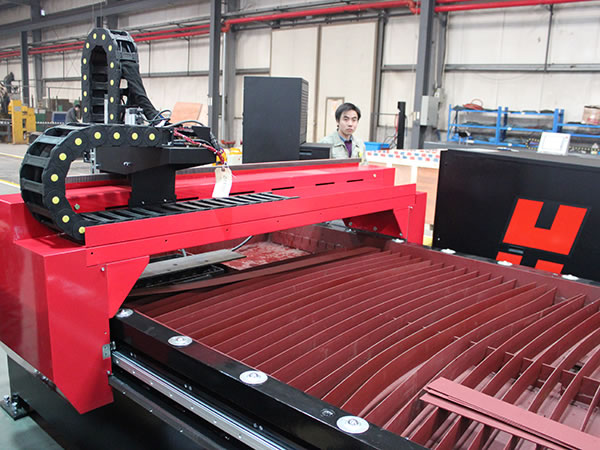

8.Tabela de downdraft integrada com seleção de multi programável CNC
9.Compartimentos de escória integrados
10.Sistema de proteção anti-colisão da tocha magnética
11.Ponteiro laser para alinhamento de placas
12.Especificações de segurança CE

Opções
1. Hypertherm Edge Pro CNC
2. Extensão do portal
3. Rotator de tubo para tubos redondos 30 ... 140 mm, tubos quadrados 20x20mm ... 100x100 mm
4. Gaveta móvel para recolher peças e escória
5. Disponível com as séries Hypertherm Powermax, Maxpro200 e HPRXD
6. Tecnologia True Hole (com fonte de plasma de gás auto HPRXD)
7. Filtro de extracção de fumos

Especificações técnicas

Tipo	Largura da mesa	Comprimento da mesa	Altura sob tocha	Largura x Comprimento x Altura	Altura da mesa	Eixo X	Eixo Y	Peso	Velocidade de Posicionamento máximo (X-Y)
GSII-L	mm	mm	mm	mm	mm	mm	mm	kg	m/min
30-15	1500	3000	150	1850x3420x1710	800	1000	2000	2050	30
30-15	1500	3000	150	2350x4420x1710	800	1500	3000	2550	30
40-20	2000	4000	150	2850x5420x1710	800	2000	4000	3300	30
60-20	2000	6000	150	2850x7420x1710	800	2000	6000	4600	30

Imagens detalhadas
